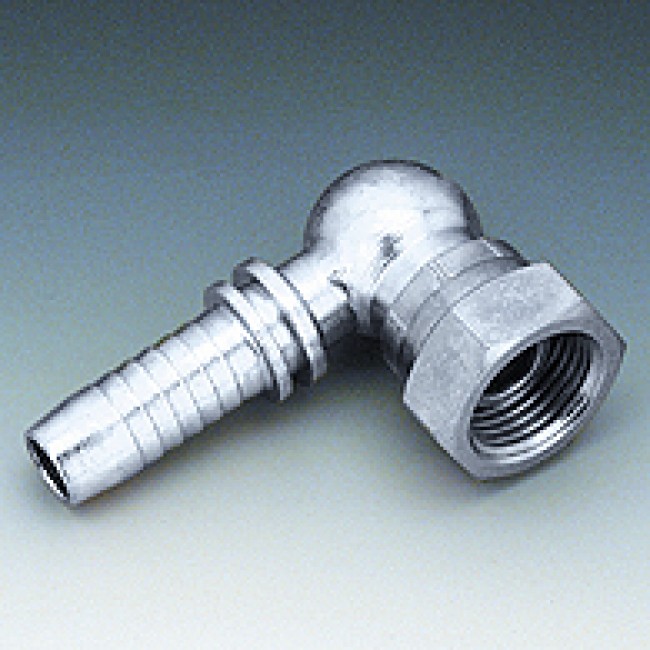

Фитинг BSP гайка 90° компакт
0
0.00р.

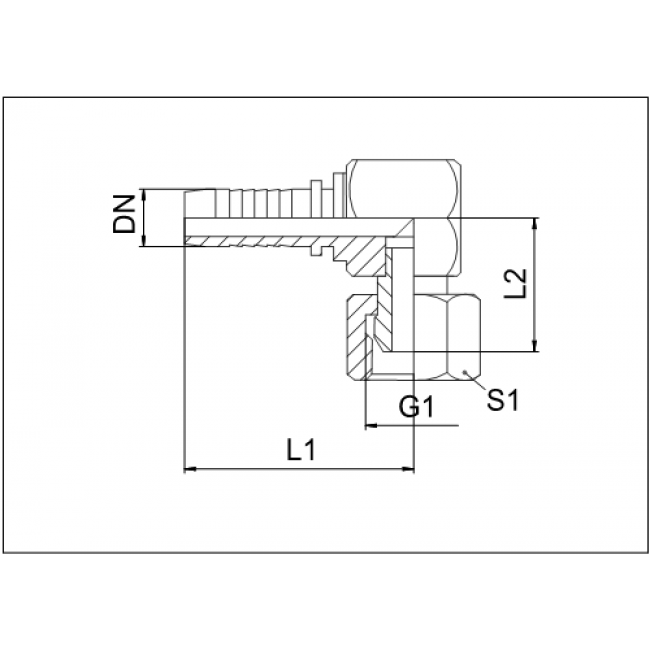

Модификации и размеры
| Название | DN (mm) | Размер | Дюймы | G 1 | L1 (mm) | L2 (mm) | S1 |
| PN 04 ABK 90 | 5 | 3 | 3/16" | G 1/8 -28" | 47,0 | 17,0 | 14 |
| PN 06 ABK 90 | 6 | 4 | 1/4" | G 1/4 -19" | 50,0 | 20,0 | 19 |
| PN 06 ABK 10 90 | 6 | 4 | 1/4" | G 3/8 -19" | 53,5 | 23,0 | 22 |
| PN 08 ABK 10 90 | 8 | 5 | 5/16" | G 3/8 -19" | 54,0 | 23,0 | 22 |
| PN 10 ABK 06 90 | 10 | 6 | 3/8" | G 1/4 -19" | 52,0 | 20,0 | 19 |
| PN 10 ABK 90 | 10 | 6 | 3/8" | G 3/8 -19" | 55,5 | 23,0 | 22 |
| PN 10 ABK 13 90 | 10 | 6 | 3/8" | G 1/2 -14" | 57,6 | 26,0 | 27 |
| PN 13 ABK 90 | 12 | 8 | 1/2" | G 1/2 -14" | 59,6 | 26,0 | 27 |
| PN 16 ABK 90 | 16 | 10 | 5/8" | G 5/8 -14" | 64,1 | 27,0 | 30 |
| PN 20 ABK 90 | 19 | 12 | 3/4" | G 3/4 -14" | 74,8 | 32,0 | 32 |
| PN 25 ABK 90 | 25 | 16 | 1" | G 1 -11" | 92,2 | 36,0 | 38 |
| Основные показатели | |
| Покрытие | Гальваническое покрытие |
| Материал | Сталь |
| Применение | Фитинги для опрессовки гидравлических рукавов |
| Стандарт | ISO 228-1 (BS 5200) |
| Соединение | Гаечная резьба BSP |
| Форма уплотнения | Наружный конус 60° |
