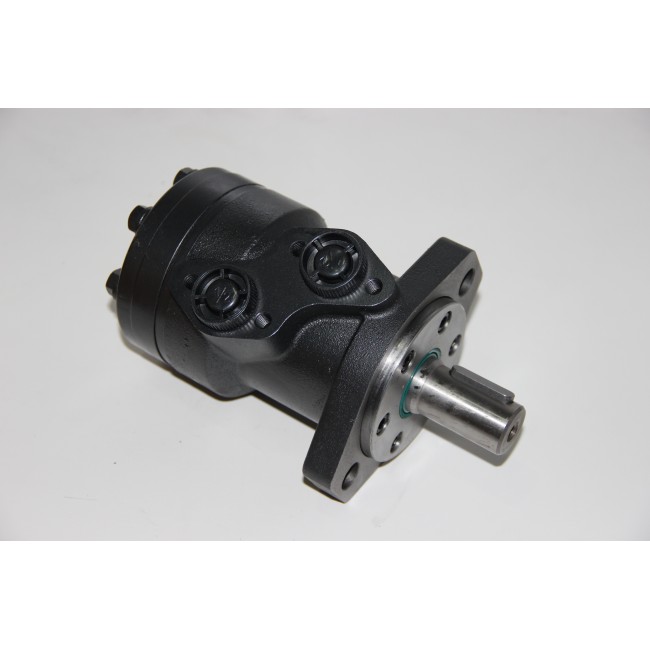

Гидромотор HPM BMR/BMRW/BMRS-250

0
  • Гидромотор HPM BMR/BMRW/BMRS-250

125.00р.

Гидромоторы серии MR являются высокомоментными реверсивными героторными машинами средней мощности. Во всех моделях данных серий в качестве распределительного клапана используется золотник, встроенный в выходной вал. Карданный вал ведет золотник, что обеспечивает полную синхронность

                                      Габаритные размеры наиболее распространённых типов моторов серии MR


Таблица подбора гидромотора по фланцу, размеру вала, входных и выходных портов и пр. характеристикам


1

2

3

4



Серия

Объем

Фланец

Выходной вал




BMR

50

  • Код 2: 2-Ø13,5 фланец- ромб, посадочный диаметр Ø82,5x8

  • Код 4: 4-Ø13.5 фланец-ромб,посадочный диаметрØ82,5x8

  • Код H4: 4-3/8-16 квадратный фланец, посадочный диаметрØ44,4x2,8

  • Код H5: 4-М10 квадратный фланец, посадочный диаметрØ44,4x2,8,

  • Код W: 4-Ø13.5 круглый фланец,посадочный диаметрØ82.5x9.4

  • Код А: Диаметр вала Ø25, шпонка 8x7x32
  • Код B: Диаметр вала Ø32, шпонка 10x8x45
  • Код С: Диаметр вала Ø25.4,  шпонка 6.35x6.35x31.75
  • Код R: Диаметр вала Ø25.4 короткий вал, шпонка 6.35x6.35x31.75
  • Код E: Диаметр вала Ø25.4, шлицевые зубья SAE 6B
  • Код F: Диаметр вала Ø31.75 короткий вал, шлицевые зубья 14-DP12/24
  • Код FD: Диаметр вала Ø31.75 длинный вал, шлицевые зубья 14-DP12/24
  • Код G: Диаметр вала Ø31.75, шпонка 7.95x7.95x31.75
  • Код T: Диаметр конического вала Ø28.56, шпонка 5x5x14
  • Код T1: Диаметр конического вала Ø35, шпонка 6x6x20



80




100




125




160




200




250




315




375




5

6

7

8



Порт и дренажный канал

Направление вращения

Окраска

Нестандартные функции



  • Код D: G1/2 manifold mount 4*M8, G1/4
  • Код M: M22*1,5 manifold mount 4*M8, M14*1,5
  • Код S: 7/8-14 уплотнительное кольцо 4*5/16-18UNC, 7/16-20UNF
  • Код P: 1/2-14NPTF манифольд 4*5/16-18UNC, 7/16-20UNF
  • Код R: PT(RC) ½ манифольд 4*M8, PT(Rc)1/4
  • Omit:
    Стандартное
  • Код R:
    Противоположное
  • Omit:
    Синий
  • Код 00:
    Без покраски
  • Код B:
    Черный
  • Код S:
    Серебристо-серый
  • Omit: Стандартные
  • Код 0: Без дренажа
  • Код N: Большая радиальная нагрузка
  • Код F: Вращение без нагрузки
  • Код LS: Низкая скорость














http://www.gpa.by/index.pl?act=PRODUCT&id=534

Основные показатели
Производитель HPM
Расход 253,3 см3/об
Макс. переменная скорость 300 об/мин
Макс. постоянная скорость 240 об/мин
Макс. постоянный крутящий момент 390 Нм
Макс. переменный крутящий момент 490 Нм
Макс. пиковый крутящий момент 640 Нм
Макс. постоянная мощность 7 кВт
Макс. переменная мощность 9,5 кВт
Макс. постоянный перепад давления 11 бар
Макс. переменный перепад давления 15 бар
Макс. пиковый перепад давления 20 бар
Макс. расход масла 60 л/мин
Макс. переменный расход масла 75 л/мин
