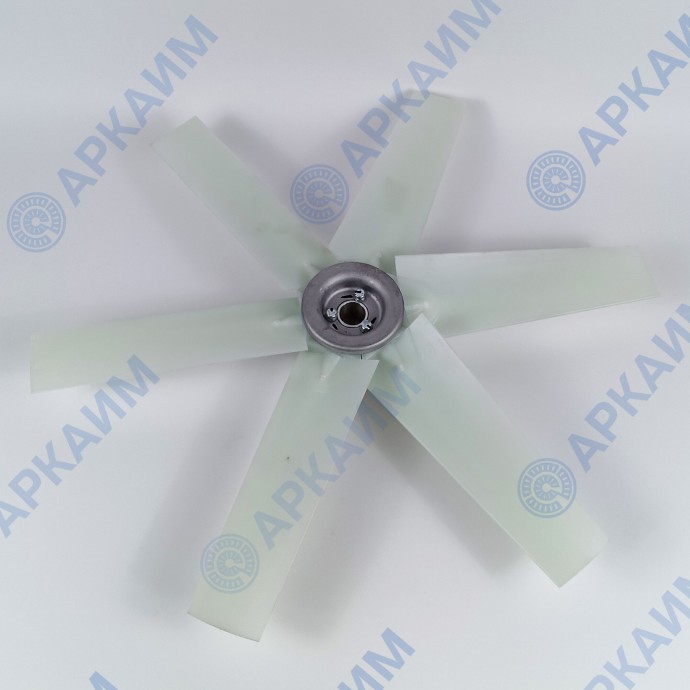

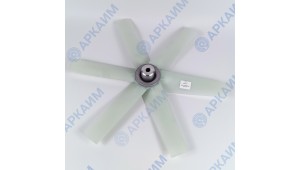

Крыльчатка PAG.600.6-6.P3HR.25°.30.41-3

4520 р.

Крыльчатка PAG.600.6-6.P3HR.25°.30.41-3 – это рабочее колесо, работающее в составе с приводным устройством, служащее для нагнетания воздуха. Может служить запасной частью для вентилятора в системах охлаждения, кондиционирования, приточной и вытяжной вентиляции. В качестве привода крыльчатки используется любой подходящий мотор на электрической, гидравлической или пневматической тяге, а также ДВС автомобильных и водных транспортных средств.

Рабочий диаметр составляет 600 мм, а посадочный под ступицу 30 мм. Рабочее колесо PAG.600.6-6.P3HR.25°.30.41-3 в сборе, имеет шесть прямых лопастей, с углом атаки 25°. Максимальная производительность крыльчатки составляет 15200 м3/ч при скорости вращения 3000 об/мин (пиковая скорость 3500 об/мин.). В рабочей нагрузке создаёт момент инерции 0,01914 кг *м2, звуковое давление 92 дБ и потребляет мощность привода, эквивалентную 2250 Вт.

Лопасти крыльчатки изготовлены из прочного материала полиамида, армированного стекловолокном (PAG), который позволяет выдерживать рабочие характеристики при температуре от -40°С до +110 °С без поломок, деформации и снижения производительности. Стойкость PAG-крыльчаток к длительным нагрузкам послужили их широкому применению в производстве промышленного теплообменного и холодильного оборудования.

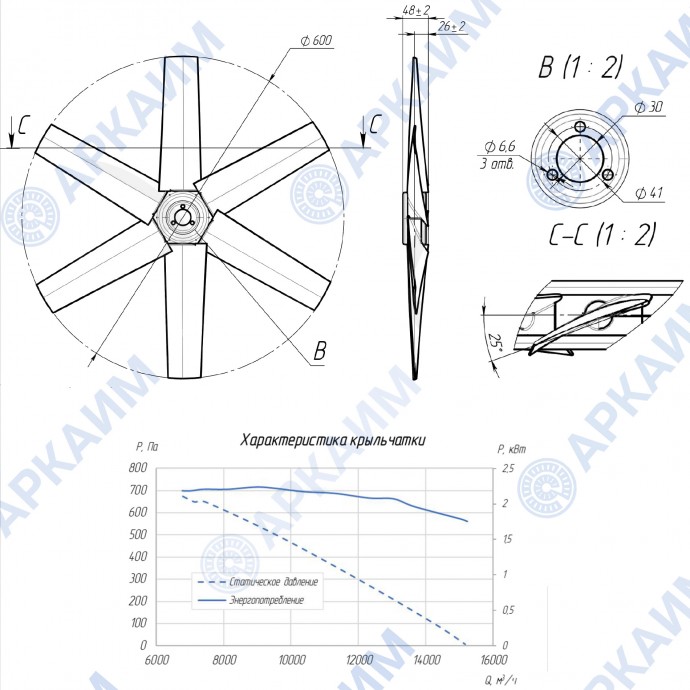

Чертеж крыльчатки PAG.600.6-6.P3HR.25°.30.41-3

Необходима ступица для этой крыльчатки?

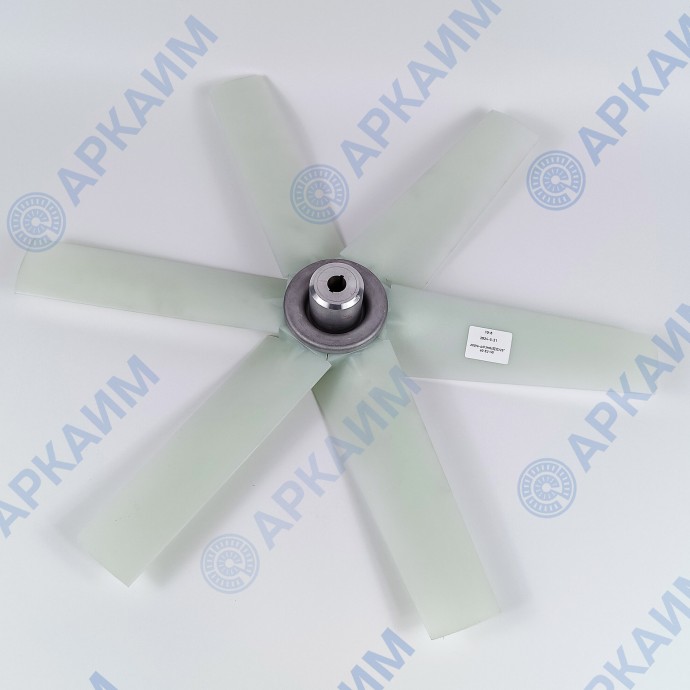

Центральная часть корпуса имеет отверстия для винтового соединения с подходящей ступицей. В комплекте с этой крыльчаткой нет ступицы, но мы сможем подобрать для вас подходящую или изготовить под заказ. Ответная часть для соединения с валом привода может иметь параметры на выбор: коническую или цилиндрическую форму, различную длину корпуса и ширину шпонки.

Мы имеем модельный ряд ступиц с удобным конфигуратором маркировки, по которому изделия поступают в производство → подбор ступицы. Для заказа нестандартной ступицы к этой крыльчатке, обращаетесь в отдел продаж, где будут озвучены сроки и стоимость опции.

Основные показатели
Рабочий диаметр, мм	600
Материал лопастей	усиленный полиамид - PAG
Количество лопастей, шт.	6
Производительность, м3/ч, до	15200
Скорость вращения, об/мин, до	3500
Угол наклона лопастей	25°
