Особенности маслоохладителя гидросистемы лесозаготовительной спецтехники на примере МО10КН для харвестера
Харвестер — сложная лесозаготовительная машина, чья работа полностью зависит от безупречного функционирования мощной гидравлической системы. Она приводит в движение манипулятор, харвестерную голову, шасси и другие механизмы. В ходе интенсивной работы гидравлическое масло сильно нагревается, и без эффективного охлаждения машина быстро выйдет из строя. Гидросистема харвестера испытывает колоссальные нагрузки и перегрев масла приводит к:
• Снижению вязкости: Масло становится слишком жидким, что вызывает повышенный износ насосов, двигателей и цилиндров. Следствие – простой техники!
• Окислению и деградации: Масло теряет свои смазывающие и защитные свойства, образуется нагар и шлам. Следствие – простой техники!
• Падению КПД: Горячее масло менее эффективно передает энергию, машина теряет в мощности и производительности. Следствие – потеря времени и ресурса!
Маслоохладитель на харвестере — это, как правило, воздушного типа радиатор, аналогичный автомобильному, но более прочный и производительный. Он часто объединен в единый модуль с радиатором системы охлаждения двигателя и интеркулера. Располагается этот блок в передней или боковой части машины, где на него подается мощный поток воздуха от вентилятора с гидростатическим или вязкостным приводом.
Особенности и важность маслоохладителя гидравлики лесной техники
Защита от загрязнения: Работа в лесу означает постоянную угрозу забивания радиатора хвоей, опилками, пухом и грязью. Поэтому часто используются специальные защитные сетки и жалюзи, а сам радиатор требует регулярной очистки.
Прочность и долговечность: Конструкция рассчитана на вибрации и механические воздействия в тяжелых условиях. Электродвигатели имеют высокую отказоустойчивость.
Штатный маслоохладитель — небольшой, но жизненно важный узел харвестера. Он обеспечивает термическую стабильность гидросистемы, защищая многомиллионные инвестиции в технику и гарантируя ее высокую производительность в самых суровых условиях.
В случае, когда производительности стандартного теплообменника не хватает, на технику устанавливается дополнительный маслоохладитель, который позволяет эксплуатировать технику даже на предельных режимах в самых суровых внешних условиях.

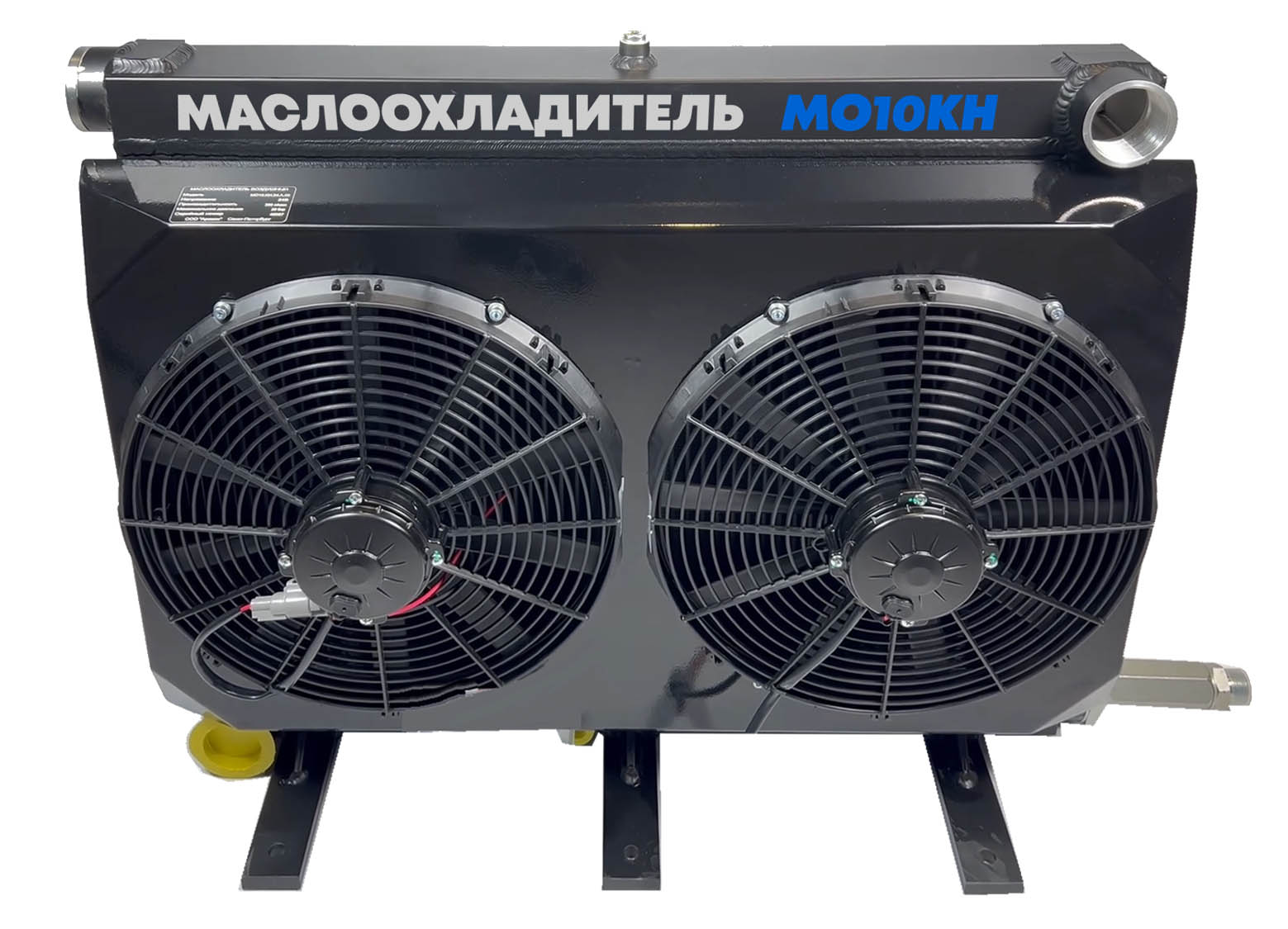

Маслоохладитель МО10КН «Аркаим» для лесозаготовительной техники
Подробнее остановимся на маслоохладителе МО10КН с внешним байпасом нашего производства. Данный маслоохладитель предназначен для охлаждения циркулирующей рабочей жидкости гидросистемы харвестерного навесного модуля. Применяется в гидравлических системах с номинальной производительностью насоса 320 л/мин и максимальной 450 л/мин.
Лучшее решение для установки в условиях перегрева масла, высокой внешней температуры. Данный вид воздушно-масляных теплообменников оснащен внешним обратным клапаном на 5 бар, который предотвращает разрыв радиатора при превышении давления, благодаря отдельной линии прямо в бак.
Технические характеристики маслоохладителя МО10КН «Аркаим»
Пропускная способность радиатора 320 л/мин.
Емкость маслоохладителя - 12,5 л.
Площадь рассеивания тепла радиатора - 34,8 м2.
Напряжение электровентиляторов - 24В.
Мощность электровентиляторов - 240х2 Вт.
Защита электровентилятора - IP65
Температура включения термостата - 60 °С.
Направление потока воздуха тип-А (всасывание).
Аварийный клапан срабатывает при давлении свыше 7 бар.
Давление в сливной линии не должно превышать 15 бар.

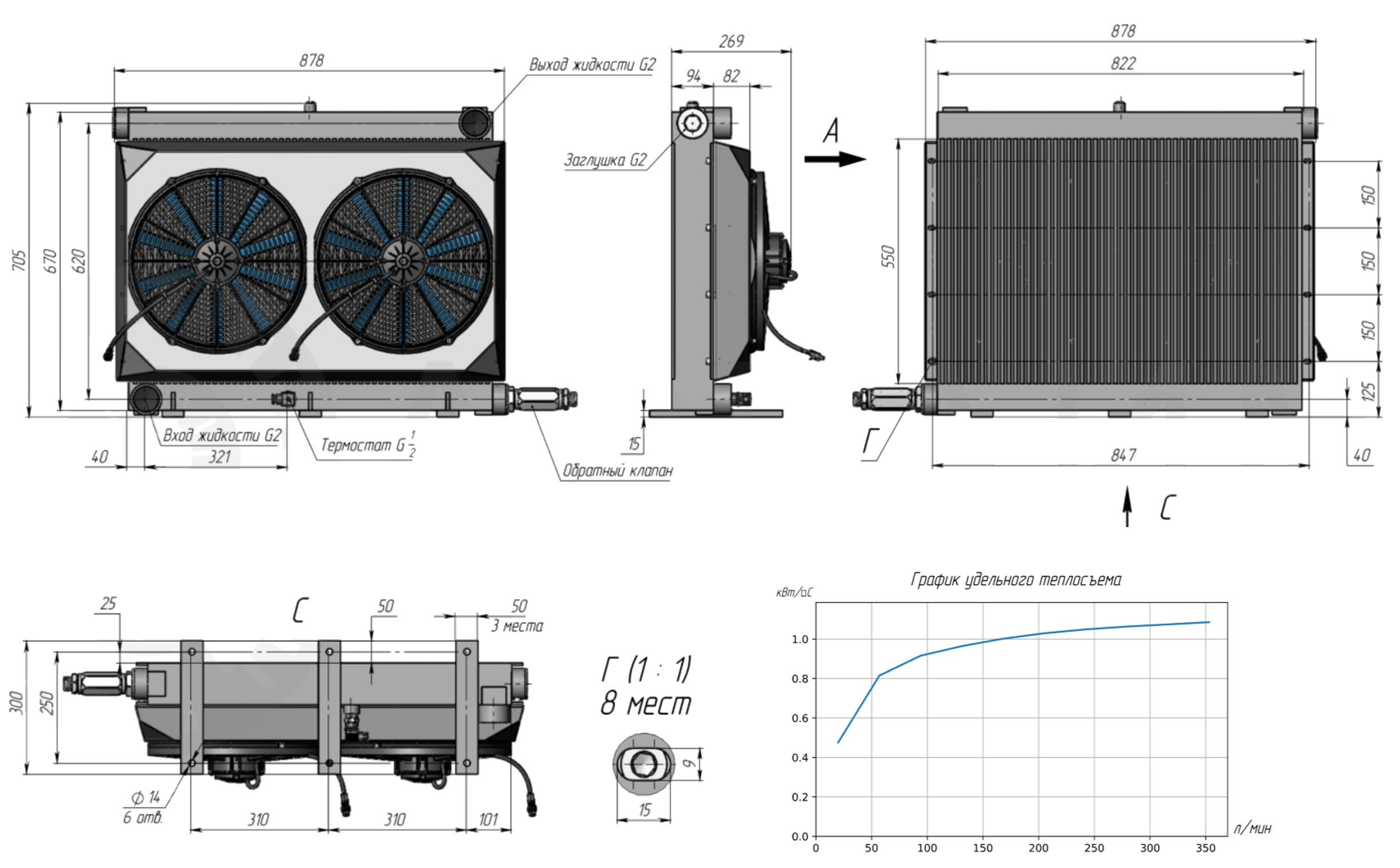

Основные размеры маслоохладителя МО10КН «Аркаим»
