Выбор маслоохладителя для навесного гидровращателя: сваекрута, гидробура, привода шнека
Навесное гидравлическое оборудование для бурения и свайных работ - один из самых востребованных типов навески на экскаваторы, погрузчики, крановые установки и буровые машины. Центральным элементом любого такого агрегата является гидровращатель - гидромотор с редуктором, обеспечивающий вращение рабочего органа с высоким крутящим моментом. Интенсивный режим работы, пиковые нагрузки при вкручивании в плотные грунты и длительные циклы без остановки неизбежно приводят к разогреву гидравлической жидкости.
Перегрев рабочей жидкости - основная причина потери мощности, ускоренного износа насосов, преждевременного выхода из строя уплотнений гидромотора и загустевания смазки в редукторе. Поэтому грамотный подбор маслоохладителя для гидровращателя является обязательным условием долговечной работы оборудования.
Что такое подвесной гидровращатель

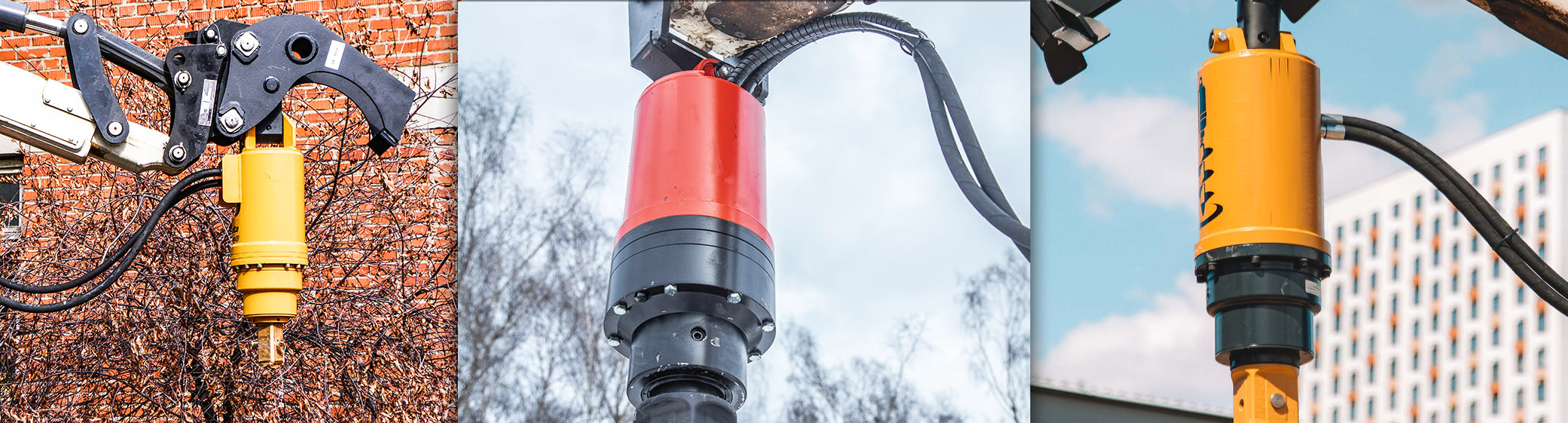

Подвесной гидровращатель - это тип навесного оборудования, которое монтируется на экскаватор, кран или буровую установку вместо стандартного ковша или на адаптерную плиту. Конструктивно он представляет собой силовой узел, состоящий из гидромотора высокого крутящего момента (часто аксиально-поршневого или шестеренного) и планетарного редуктора, который преобразует высокую скорость вращения на валу мотора в высокий крутящий момент на выходном валу (или непосредственно на рабочем органе). Подвесные вращатели универсальны: они подходят для установки на различную технику и позволяют быстро переоборудовать машину под конкретную задачу.
В зависимости от выполняемых технологических задач и типа рабочего органа подвесные гидровращатели подразделяются на три основные категории: сваекруты, гидробуры и приводы шнеков. Несмотря на схожую кинематическую схему, каждое из этих решений имеет конструктивные особенности, обусловленные спецификой работы.
Сваекрут - это гидровращатель, предназначенный для установки (вкручивания) и извлечения винтовых свай, шпунтов, анкерных элементов. Его ключевая особенность — высокий крутящий момент при относительно низких оборотах вращения. В процессе работы сваекрут испытывает экстремальные нагрузки, особенно на начальном этапе заглубления сваи и при прохождении плотных слоев грунта или мерзлых включений.
Сваекруты применяются в малоэтажном строительстве, при возведении фундаментов под ЛЭП, при укреплении береговых линий и в дорожном строительстве. Режим работы циклический с высокими пиковыми нагрузками, что требует особого внимания к охлаждению гидравлики.
Гидробуры для вращательного бурения скважин под опоры освещения, столбы ограждений, под сваи, а также для геологических изысканий и бурения колодцев. В отличие от сваекрута, гидробур работает с буровым инструментом (шнек, буровое долото, коронка) и требует сбалансированного сочетания крутящего момента и скорости вращения.
Гидробуры часто работают в непрерывном режиме на одной площадке (например, при установке опор освещения вдоль трассы), поэтому стабильное охлаждение гидравлической системы для них критически важно.

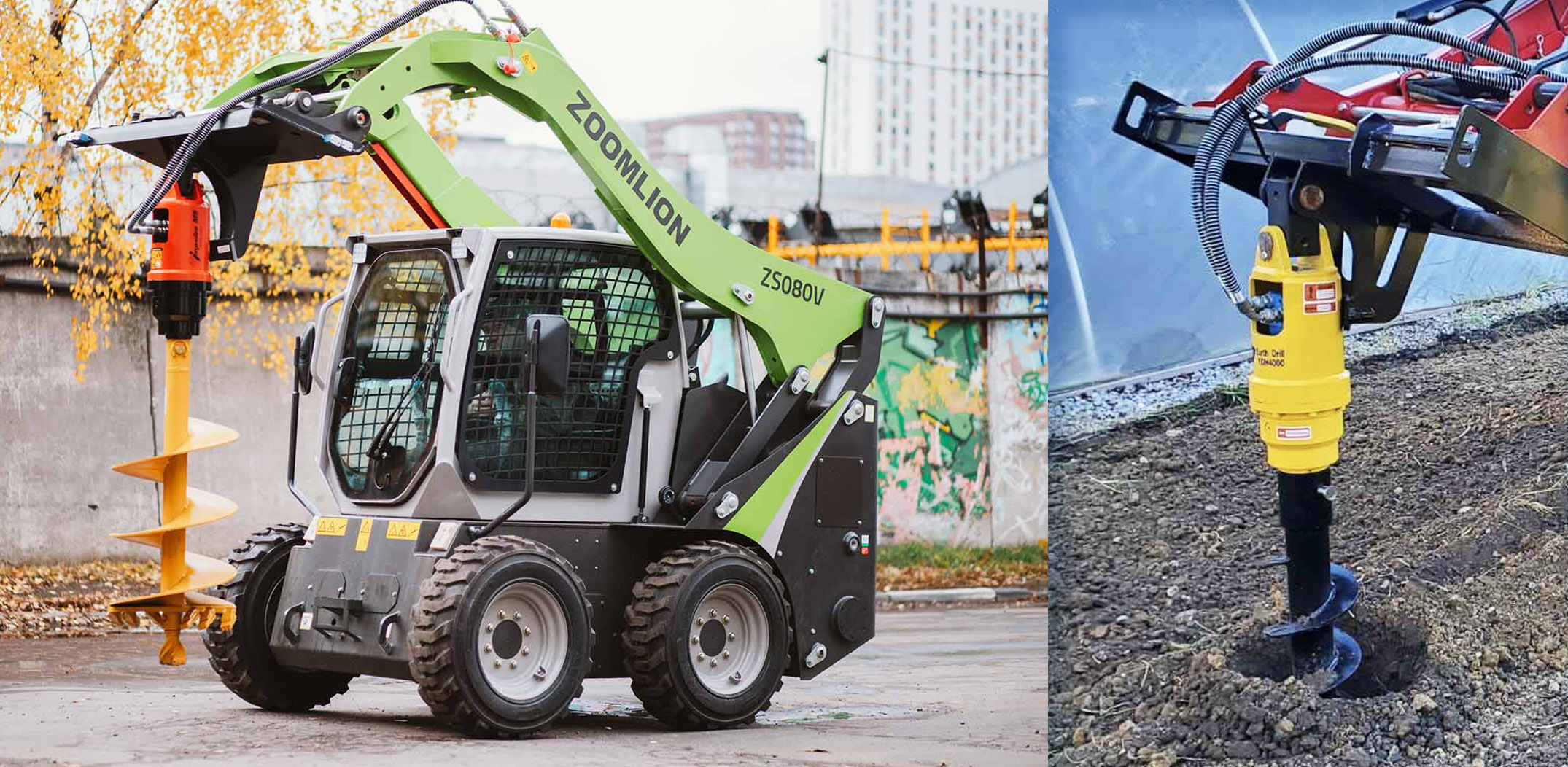

Привод шнека - это упрощенная разновидность гидровращателя, предназначенная для вращения шнекового бура в рыхлых, нескальных грунтах. Чаще всего используется на малогабаритной технике: мини-экскаваторах, погрузчиках с обратной лопатой, тракторах. Приводы шнека активно используются в коммунальном хозяйстве, ландшафтном дизайне, при строительстве заборов и малых архитектурных форм. Они предъявляют требования к системе охлаждения, сопоставимые с гидробурами, но зачастую работают в более щадящих режимах.
Общие требования к гидравлической системе
Для всех типов подвесных гидровращателей критически важны два параметра со стороны базовой машины:
• Расход гидравлической жидкости определяет скорость вращения рабочего органа и напрямую влияет на тепловыделение.
• Давление в гидросистеме определяет развиваемый крутящий момент.
Оптимальная температура рабочей жидкости для большинства гидравлических систем составляет 50–70 °С. Превышение этого порога ведет к снижению вязкости масла, потере смазывающих свойств, ускоренному старению уплотнений и риску задира трущихся пар гидромотора и насоса.
Типовое решение для расходов 80–140 л/мин: Маслоохладители МО2К и МО3К
Анализируя обращения клиентов, эксплуатирующих навесное оборудование на экскаваторах-погрузчиках, гусеничных экскаваторах 8–15 тонн и крановых установках, наша компания чаще всего сталкивается с решением технических задач у пользователей гидровращателей с расходом от 80 до 120 л/минуту. Этот диапазон является наиболее массовым для среднеразмерных сваекрутов, гидробуров и приводов шнека.

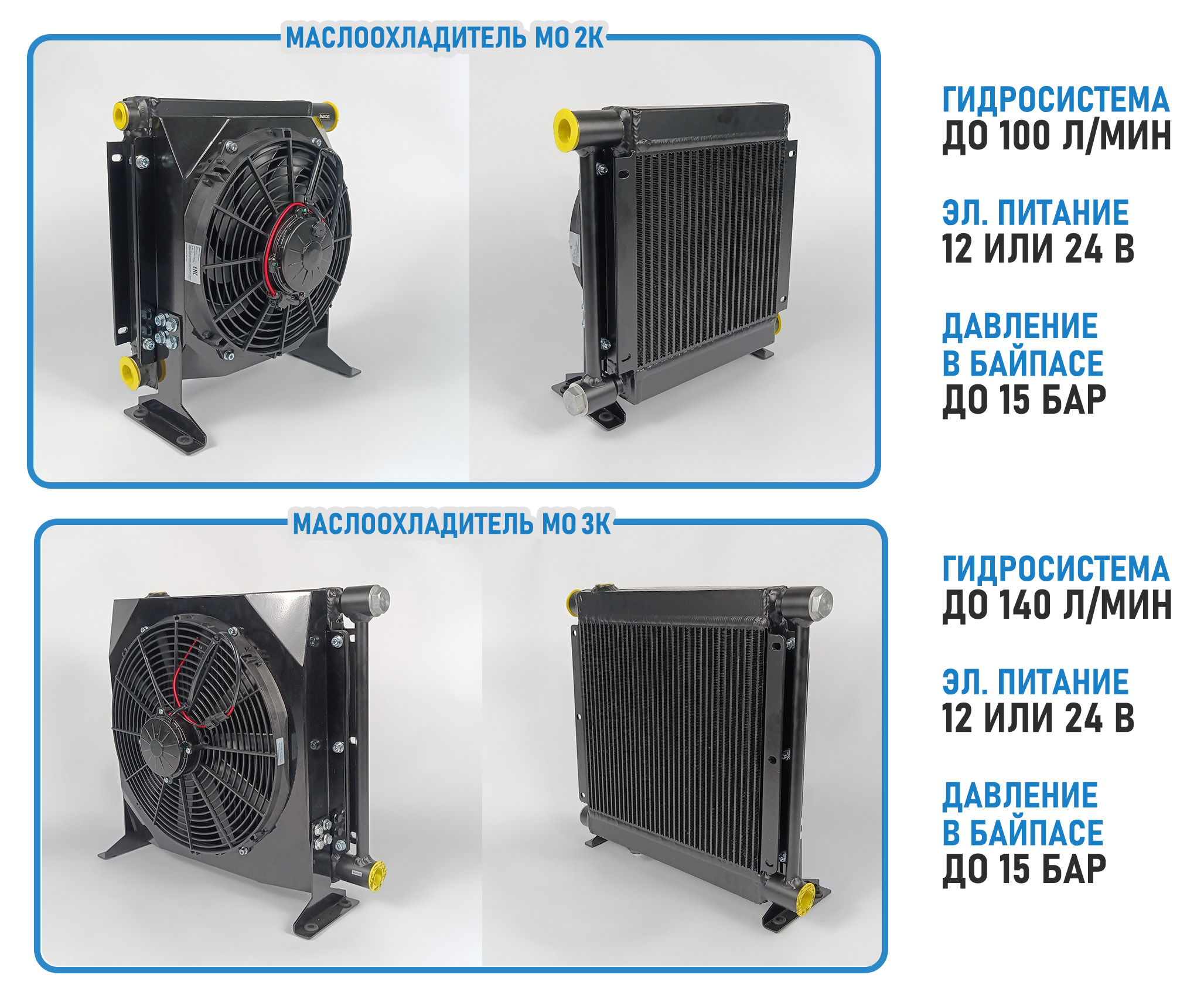

Для обеспечения стабильного температурного режима в таких системах мы предлагаем маслоохладители собственного производства - МО2К и МО3К.
Оба теплообменника предназначены для работы при давлении до 25 бар, оснащены встроенной байпасной линией с предохранительным клапаном (сброс при 6 бар), защищающей радиатор от гидроударов, и имеют стандартное подключение BSP G1’’. Питание вентилятора выбирается при заказе — 12В или 24В.
Маслоохладитель МО2К - компактное решение для систем с расходом до 100-120 л/мин. В комплекте поставляется устройство плавного пуска вентилятора, снижающее пусковые токи и продлевающее ресурс электромотора. Работой управляет термостат: включение при 60 °С, отключение при 50–55 °С.
Маслоохладитель МО3К - более производительная модель, рассчитанная на расход до 140 л/мин. По сравнению с МО2К он имеет усиленную конструкцию и оснащен защитным кожухом, предохраняющим радиатор от механических повреждений. Термостат настроен на включение при 60 °С, но при этом МО3К обеспечивает большую площадь теплообмена, что позволяет эффективнее отводить тепло при длительных циклах работы, при требовании повышенного запаса по охлаждению.
Выбор между моделями определяется требуемой производительностью системы охлаждения и условиями монтажа: МО2К оптимален для большинства гидробуров и приводов шнека с расходом до 80-100 л/мин, а МО3К рекомендуется для более мощных сваекрутов и гидробуров, работающих в интенсивном режиме, где критически важны запас по теплоотдаче и дополнительная защита радиатора.
