Эффективная система охлаждения гидравлики мини-экскаватора Rippa R319 с использованием маслоохладителя МО1

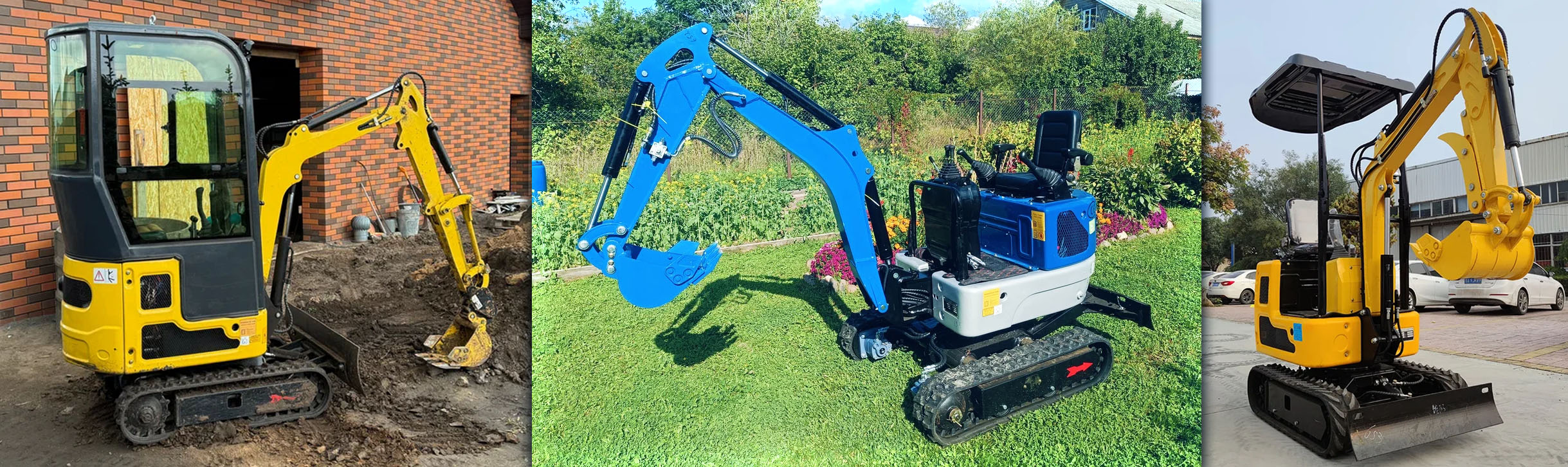

Мини-экскаватор Rippa R319 – популярная в России компактная машина, востребованная как в частном хозяйстве, так и в профессиональной сфере. Основные области применения: ландшафтный дизайн, прокладка коммуникаций, благоустройство территорий, небольшие строительные работы. Модель имеет гусеничное шасси, длину около 2550 мм, ширину 930 мм, высоту 2050 мм. Усилие копания достигает 9,2 кН, глубина копания – более 1,6 метра.
Достаточно мощный дизельный двигатель, в зависимости от модификации (например, Kubota D722 или Changchai 192F) мощностью 10–13 л.с. Экскаватор может оснащаться как неповоротной, так и поворотной стрелой, а также иметь ряд опций связанных с кабиной оператора.
Гидравлическая система и возможные перегревы

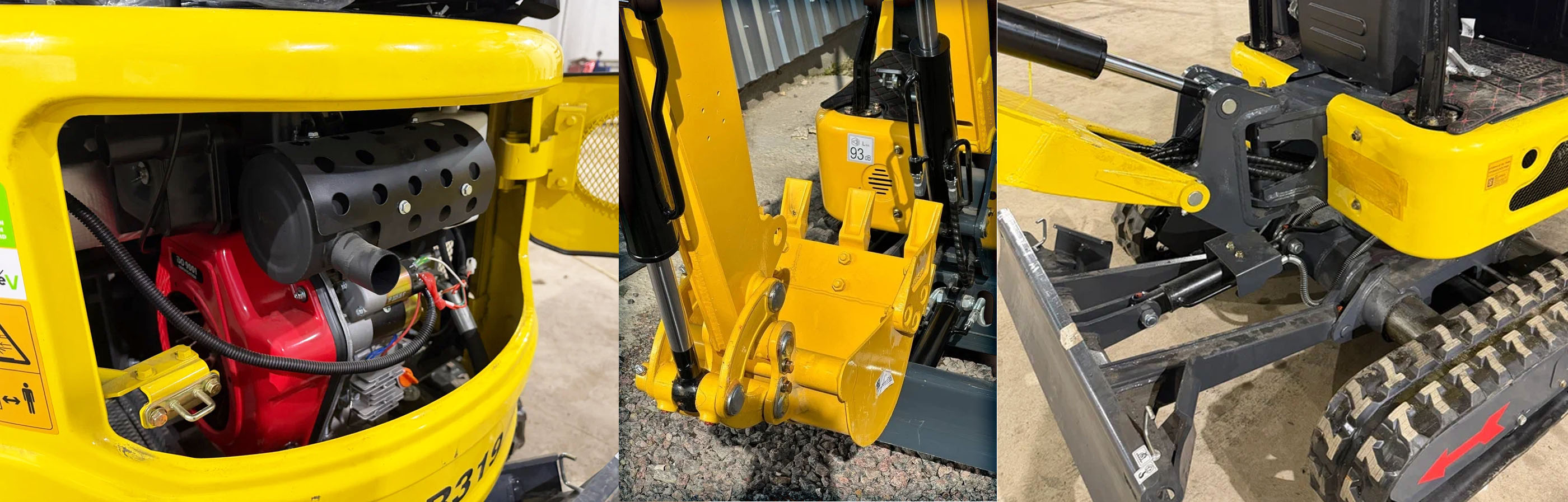

Гидравлика Rippa R319 управляет всеми основными функциями: поворот башни, движение стрелы и рукояти, работа ковша и отвала. В более дорогих версиях используется гидравлика Parker, гидромагистрали убраны внутрь стрелы для защиты от повреждений.
Из-за компактной компоновки и ограниченного пространства в моторном отсеке гидравлическая система может перегреваться при определённых условиях:
• длительная работа на максимальных нагрузках в жаркую погоду;
• загрязнение штатного радиатора;
• интенсивная эксплуатация без перерывов.
Перегрев масла приводит к снижению его вязкости, падению эффективности работы насосов и клапанов, ускоренному износу уплотнений и, как следствие, к потере производительности машины.
Решение технической задачи
К нам обратился владелец мини-экскаватора Rippa R319. После нескольких часов непрерывной работы с плотным грунтом он заметил ухудшение динамики: уменьшилась скорость подъёма стрелы, замедлились повороты, общая производительность упала. Измерение температуры гидравлической жидкости показало перегрев. Штатной системы охлаждения для работы в тяжёлых условиях оказалось недостаточно. Требовалось подобрать компактный радиатор гидравлический, способный работать в ограниченном пространстве и стабилизировать тепловой режим.
Подбор оборудования: радиатор гидравлический МО1
На основе анализа параметров гидросистемы Rippa R319 и условий эксплуатации мы рекомендовали клиенту приобрести радиатор гидравлический МО1 – нашу серийную модель воздушно-масляного типа.

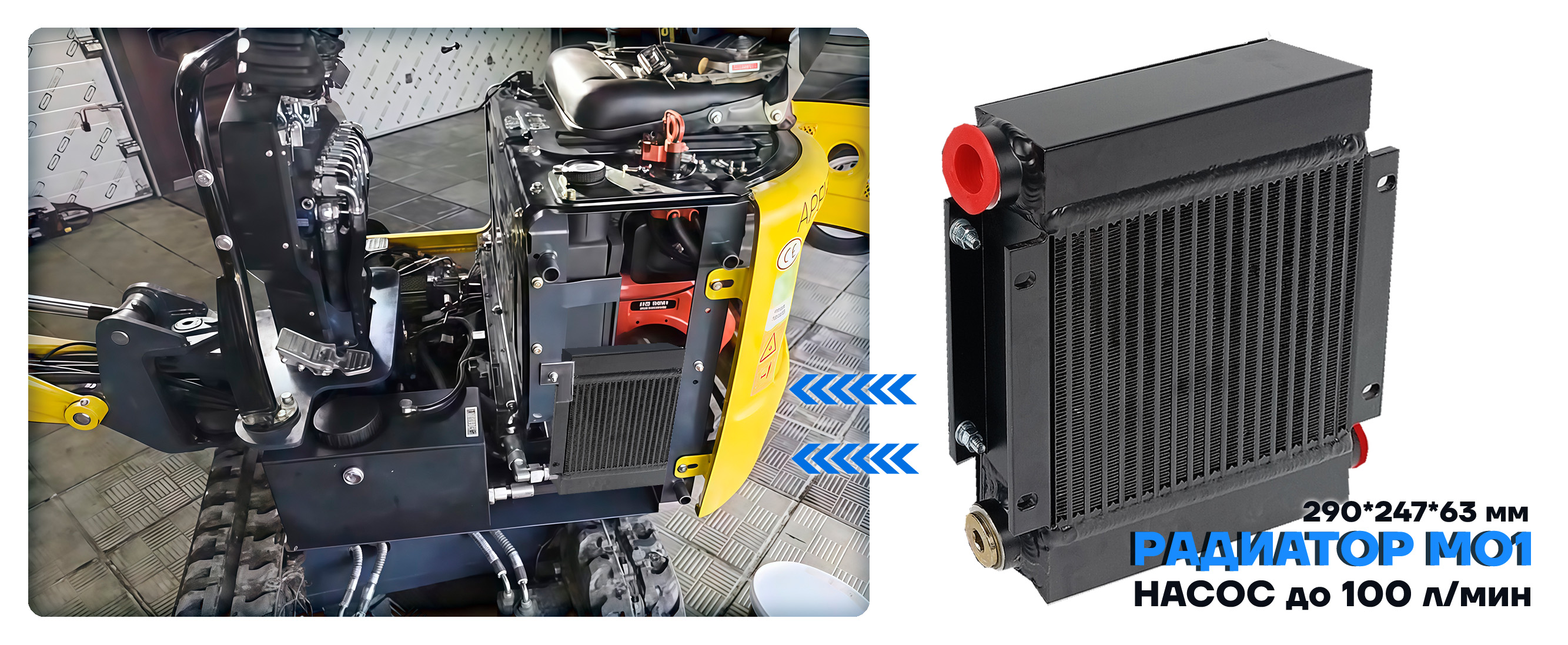

Радиатор МО1 рассчитан на рабочее давление до 25 бар и пропускную способность до 100 л/мин, что полностью перекрывает потребности гидросистемы экскаватора данного класса. Габаритные размеры устройства (290×247×63 мм) позволили без затруднений разместить его в моторном отсеке. Рассеиваемая площадь теплообменника – до 4,2 м², что достаточно для эффективного отвода избыточного тепла.
Корпус и сердцевина выполнены из алюминия, устойчивого к коррозии и обеспечивающего хорошую теплопередачу. Сотовая структура сердцевины обеспечивает свободный поток масла без излишнего гидравлического сопротивления.
Конструкция радиатора гидравлического МО1 предусматривает возможность установки термодатчика для автоматического включения вентилятора, что упрощает интеграцию в штатную систему.
Клиент согласовал выбор, приобрёл радиатор МО1 и выполнил его монтаж на своём экскаваторе.
Результат после установки
После монтажа радиатора гидравлического МО1 проблема перегрева гидравлической системы была полностью устранена. При работе в режиме максимальных нагрузок температура масла перестала превышать допустимые значения. Экскаватор сохраняет стабильную производительность в течение всего рабочего дня: скорость подъёма стрелы и поворотов остаётся на штатном уровне.
Дополнительный эффект – снижение износа гидравлических насосов и уплотнений, а также увеличение межсервисного интервала замены гидравлического масла.
Если ваш мини-экскаватор сталкивается с перегревом гидравлики, то стоит обратить внимание на наш серийный гидравлический радиатор МО1. Он является компактным и надёжным решением для восстановления нормального теплового режима подобной спецтехники.
