Кейс: повышение эффективности теплообмена гидравлического угловысечного станка с помощью маслоохладителя МО2

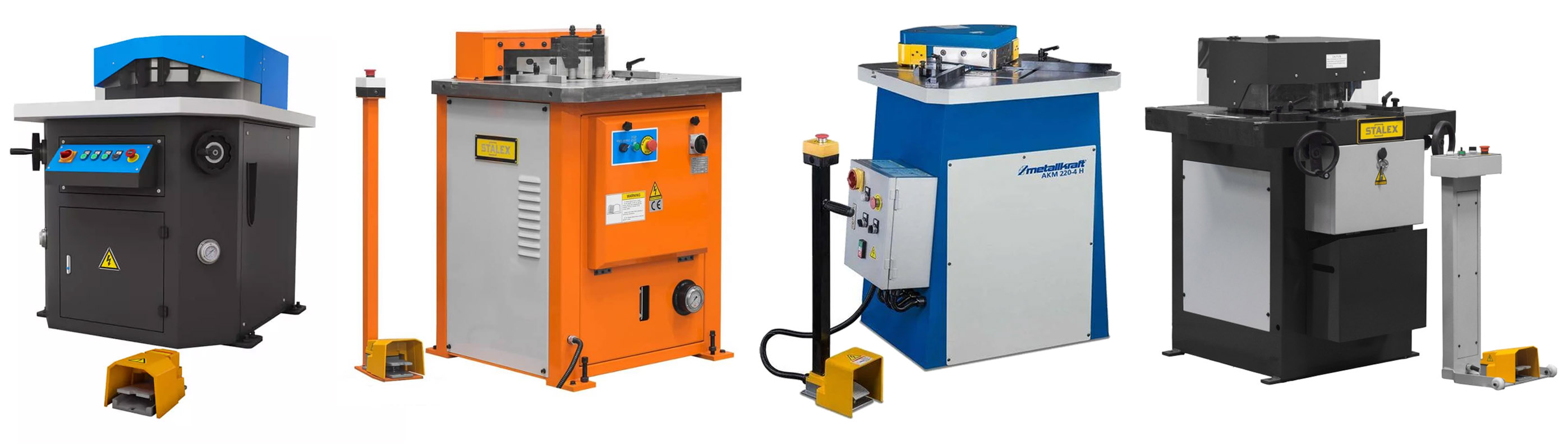

Гидравлические угловысечные станки являются специализированным оборудованием для обработки листового металла. Такие станки широко применяются в цехах металлообработки, на производствах вентиляционного оборудования, в мастерских по изготовлению металлоконструкций. Основная задача станка — вырубка углов в листовом металле под заданным углом (обычно от 30° до 140°), а также прямолинейная резка в режиме гильотины.
Конструктивно такой станок представляет собой мощную станину с гидравлическим приводом ножей. Процесс резки происходит за счёт работы гидроцилиндра, который перемещает режущий узел по двум направляющим колоннам, обеспечивая строго вертикальный ход без перекосов. В большинстве моделей предусмотрено два независимых рабочих узла: передний узел выполняет резку, а задний — пробивку отверстий. Дополнительно станок оснащается гидравлическими прижимами, которые фиксируют заготовку на рабочем столе, предотвращая смещение металла в момент реза.
Подробнее про гидросистему угловысечных станков

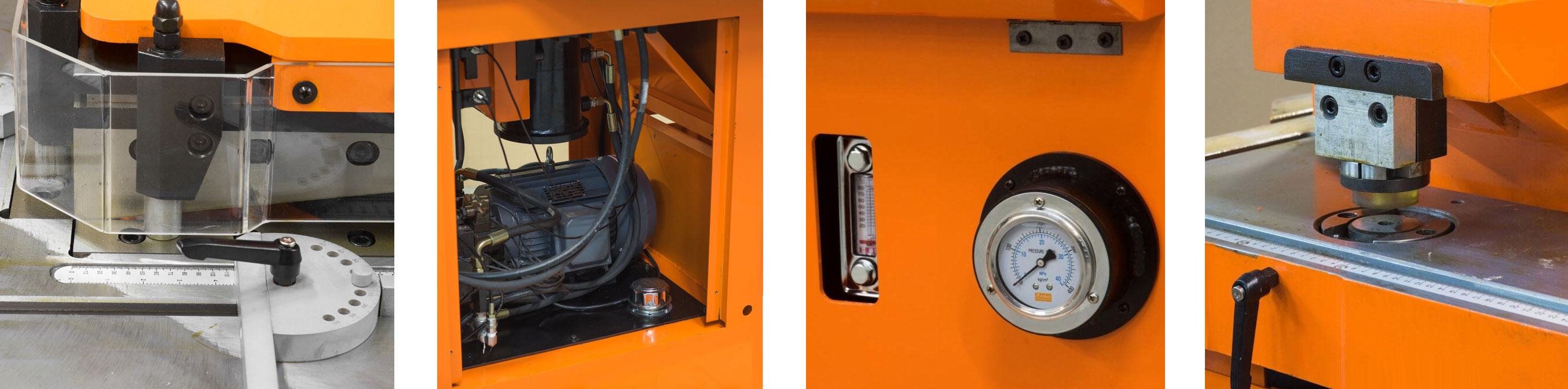

Гидравлическая система таких станков включает в себя гидравлический насос, гидроцилиндры (включая цилиндр привода ножей и цилиндры прижимов), распределительную аппаратуру, гидробак с маслом и систему фильтрации. Гидросистема распределяет усилие между узлами резки и пробивки, что обеспечивает стабильное качество обработки даже при работе с твёрдыми марками стали. Рабочее давление в системе обычно достигает 180–250 бар. Для контроля давления на станке устанавливаются два манометра — для узла резки и для узла пробивки.
При интенсивной работе станка в течение нескольких часов гидравлическая жидкость неизбежно нагревается. Циркулируя по системе, масло многократно проходит через насос, узлы управления и гидроцилиндры, где часть подводимой энергии переходит в тепло. Если отвод тепла недостаточен, температура масла может превысить допустимые пределы (обычно 50–60°C). Перегрев масла приводит к снижению его вязкости, ускоренному износу насосов и уплотнений, снижению усилия на гидроцилиндрах и, в конечном счёте, к остановке станка для охлаждения. Поэтому наличие эффективной системы охлаждения гидравлики - необходимое условие для длительной бесперебойной работы такого оборудования.
Кейс: к нам обратился владелец гидравлического угловысечного станка. Он столкнулся с тем, что при длительных циклах работы масло в гидросистеме перегревалось, что сказывалось на стабильности хода ножей и качестве вырубки углов. Заказчик понимал, что штатной системы охлаждения недостаточно, и решил самостоятельно подобрать дополнительный теплообменник. Проанализировав технические характеристики своего станка (рабочее давление, расход масла в сливной линии), клиент ознакомился с нашим каталогом и остановил свой выбор на маслоохладителе МО2. К тому моменту он уже провёл предварительную оценку параметров оборудования и пришёл к выводу, что именно эта модель оптимально подходит для решения его задачи.
После того как заказ был оформлен и радиатор МО2 поступил на производственную площадку, клиент приступил к его установке. Заказчик связался с нами, и мы провели небольшую техническую консультацию, в ходе которой инженеры компании разъяснили все нюансы монтажа, помогли определиться с типом подключения и подтвердили корректность выбранной модели. Клиент выполнил установку самостоятельно, следуя нашим рекомендациям. Первое включение станка сразу же дало проверить эффективность маслоохладителя МО2. Результат оказался положительным: температура масла после нескольких часов работы оставалась в пределах нормы, а колебания температуры в процессе цикла резки стали заметно меньше. Станок стал работать стабильнее, снизилось время пауз на принудительное охлаждение, качество вырубки углов выровнялось.

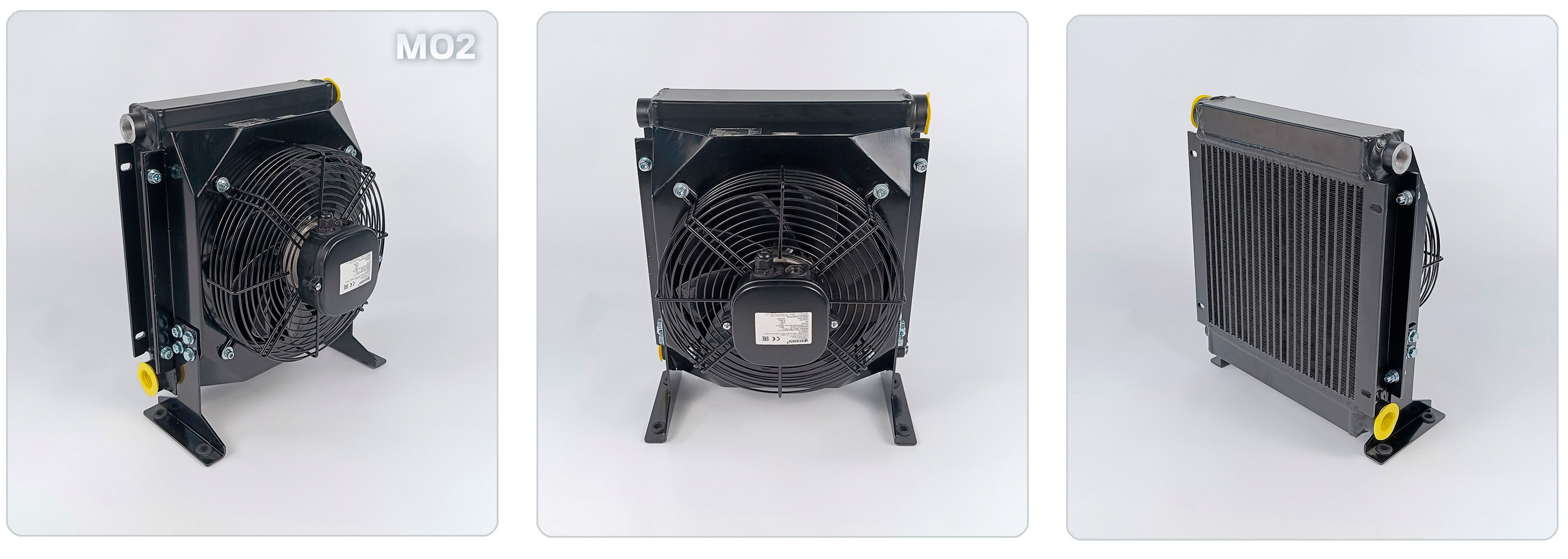

Подробнее про решение: Маслоохладитель МО2 - это воздушный теплообменник, разработанный для охлаждения циркулирующей рабочей жидкости в гидросистемах промышленного оборудования. Конструктивно маслоохладитель состоит из алюминиевого радиатора площадью рассеивания 4,6 м², осевого вентилятора и защитного кожуха. Производительность модели достигает 200 л/мин при максимальном съёме тепла до 16 кВт. Рабочее давление составляет до 25 бар, что позволяет устанавливать теплообменник непосредственно в сливную линию гидросистемы.
Важной конструктивной особенностью маслоохладителя МО2 является наличие встроенного аварийного (байпасного) клапана. При возрастании давления внутри радиатора свыше 6 бар клапан сбрасывает избыточное давление, направляя поток масла в обход сот теплообменника напрямую в сливную линию. Это защищает радиатор от гидроударов и перегрузок при холодном пуске системы или при засорении. Работа вентилятора регулируется термостатом, который автоматически включает охлаждение при достижении верхнего предела рабочей температуры масла и отключает его после снижения температуры до заданных значений. Электродвигатель вентилятора может быть подобран под имеющийся источник питания: 220 или 380 В.
По итогам эксплуатации клиент отметил следующие плюсы маслоохладителя МО2:
• Стабильность теплового режима. При работе в несколько смен температура масла перестала выходить за пределы допустимых значений.
• Автоматизация охлаждения. Встроенный термостат вентилятора избавил оператора от необходимости следить за температурой вручную и включать/выключать охлаждение.
• Компактные размеры и удобство монтажа. Габариты теплообменника позволили без проблем разместить его на свободном месте вблизи станка.
• Поддержка со стороны производителя. Техническая консультация на этапе установки помогла избежать ошибок и сэкономить время.
