Подбор маслоохладителя гидросистемы литьевой машины для пластика (высокопроизводительный МО16 для ТПА)

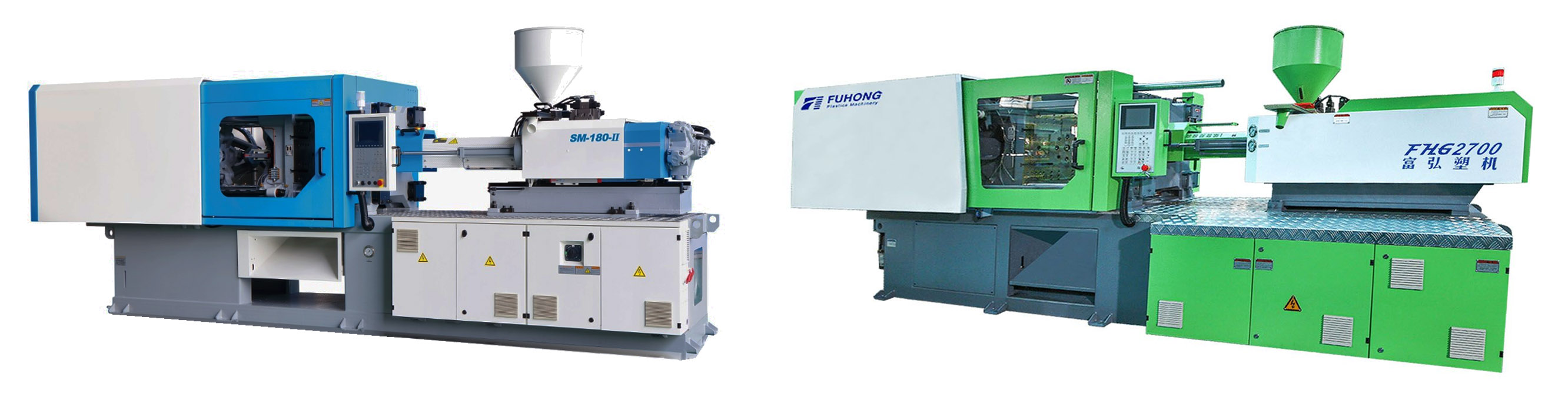

Литьевые машины (термопластавтоматы, ТПА) - это высокотехнологичное оборудование для серийного производства пластиковых изделий методом литья под давлением. Принцип работы заключается в том, что полимерный материал пластицируется (разогревается и перемешивается) в нагреваемом цилиндре, а затем под высоким давлением впрыскивается в полость литьевой формы.
Такое оборудование широко применяется при производстве автомобильных компонентов, упаковки, корпусов бытовой техники, медицинских изделий, товаров народного потребления и многого другого.
Гидравлическая система литьевой машины
Вращательное движение шнека (пластикация) обеспечивается мощным гидромотором, а его возвратно-поступательное перемещение для впрыска расплава — специальным гидроцилиндром.

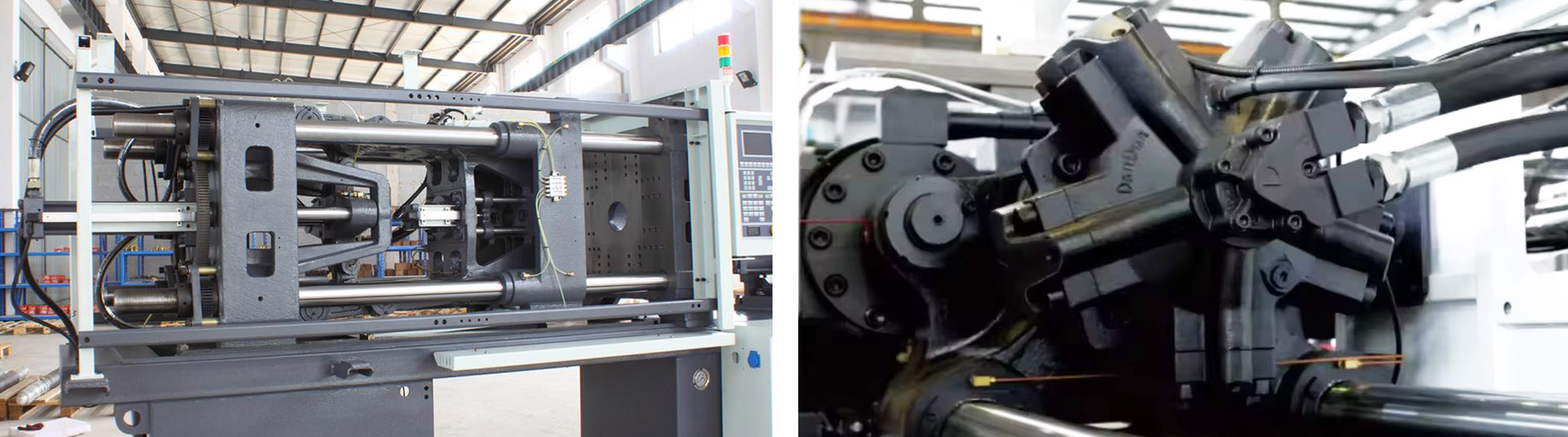

Узел смыкания также приводится в действие силовыми гидроцилиндрами, которые создают многокилоньютоновое усилие зажима формы. В машинах с рычажным механизмом смыкания гидроцилиндры перемещают подвижную плиту по направляющим колоннам. Таким образом, гидравлика на ТПА отвечает за три ключевых технологических движения:
1. Пластикация и дозирование | вращение шнека гидромотором.
2. Впрыск | осевое перемещение шнека с помощью гидроцилиндра впрыска.
3. Смыкание и размыкание формы | перемещение подвижной плиты мощными гидроцилиндрами с созданием усилия запирания.
Процесс работы протекает циклично: пластикация и набор дозы материала, впрыск расплава в форму, выдержка под давлением и охлаждение изделия. Современное производство стремится совмещать эти операции во времени для сокращения цикла, что означает одновременную работу нескольких гидравлических узлов. Это создаёт высокую и длительную нагрузку на гидросистему.
Проблема перегрева масла ТПА
При интенсивной циклической работе гидравлическое масло неизбежно нагревается. Насосы, гидромоторы, гидроцилиндры и распределительная аппаратура работают под высоким давлением (часто от 150 до 250 бар и выше), преобразуя часть подводимой энергии в тепло. Штатная система охлаждения зачастую не справляется с отводом тепла в летний период или при работе в форсированном режиме.
Поэтому корректный расчёт и подбор маслоохладителя (теплообменника) — критически важная задача при модернизации или эксплуатации литьевых машин. Часто специалисты рассчитывают необходимую мощность охлаждения по формуле, учитывая мощность гидронасоса и коэффициент продолжительности цикла.
Постановка задачи: модернизация охлаждения литьевой машины
На производстве, где эксплуатируется мощная гидравлическая литьевая машина, возникла проблема перегрева масла. Производственный цикл был интенсивным, летняя температура в цеху - высокой. Штатный маслоохладитель уже не справлялся: температура рабочей жидкости регулярно превышала допустимые пределы, что приводило к снижению стабильности впрыска и общей производительности оборудования.
Наши инженеры провели анализ параметров гидросистемы: изучили производительность насосов, рабочий объём, максимальное давление в сливной магистрали и требуемую рассеиваемую мощность. На основе этих данных был произведён подбор теплообменника из нашей серийной линейки.
Выбранное решение: маслоохладитель МО16

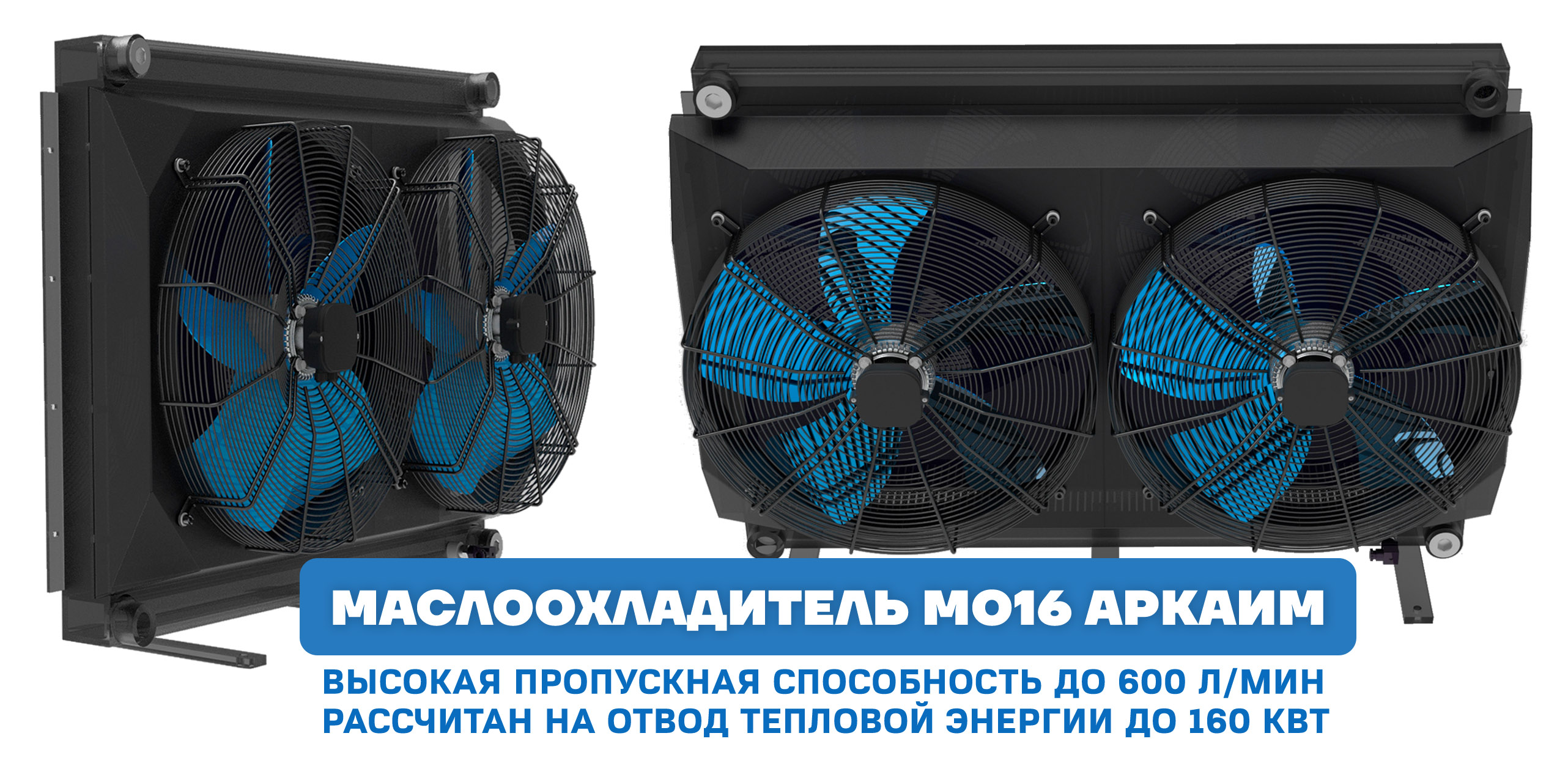

В качестве оптимального решения был предложен и поставлен маслоохладитель МО16 - наш мощный теплообменник воздушно-масляного типа для промышленных гидросистем с двумя производительными вентиляторами и диффузора.
Ключевые характеристики данной модели полностью покрыли потребности гидросистемы литьевой машины:
• Пропускная способность: 450–600 л/мин. Это обеспечивает свободную циркуляцию масла без создания избыточного гидравлического сопротивления.
• Внутренняя ёмкость радиатора: 25,5 литра.
• Площадь рассеивания тепла: 88 м², что гарантирует эффективный отвод тепла даже при длительной работе в тяжёлом режиме.
• Отвод тепловой энергии: до 160 кВт.
• Рабочее давление: до 25 бар.
Для удобства интеграции в существующую гидравлическую систему маслоохладитель оснащён резьбовыми портами BSP G2". Напряжение питания вентиляторов выбирается заказчиком при оформлении заказа: доступны исполнения на 220 В или на 380 В.
Результат: стабильная работа и эффективное охлаждение
Маслоохладитель МО16 был смонтирован на литьевой машине в соответствии с рекомендациями наших инженеров. Установка прошла штатно, теплообменник интегрирован в сливную гидравлическую линию.
На момент написания статьи оборудование находится в промышленной эксплуатации. Заказчик отмечает, что температурный режим масла стабилизировался и больше не превышает технологических норм даже при максимальной загрузке оборудования в летний период.
Стабильность работы гидравлических узлов (цилиндра впрыска и механизма смыкания) повысилась, что положительно сказалось на качестве готовых пластиковых изделий и сократило время вынужденных простоев.
