Простой техники из-за перегрева навесной косилки с гидроприводом на базе шасси трактора [проблема устранена]
Навесные косилки с гидравлическим приводом широко применяются в сельском хозяйстве и коммунальном хозяйстве для скашивания травы, кустарников и мелколесья. По типу рабочего органа они делятся на роторные (дисковые), сегментно-пальцевые и барабанные. Наиболее распространены роторные косилки – они обеспечивают высокое качество среза и производительность.
По мощности гидропривода косилки условно делятся на три категории:
• Малые (мощность привода до 20–30 кВт), производительность до 0,5–1,0 га/ч.
• Средние (30–60 кВт) производительностью 1,5–3,0 га/ч.
• Крупные (свыше 60 кВт), производительность от 4 га/ч и выше, с шириной захвата до 8–10 метров
Гидропривод косилки может быть выполнен по двум основным схемам:
• Параллельная – гидромоторы (один или несколько) подключены параллельно к распределителю. Каждый мотор получает одинаковое давление, но расход делится пропорционально. Такая схема проста, но чувствительна к неравномерности нагрузки.
• Последовательная – масло проходит через моторы последовательно. Обеспечивает одинаковый крутящий момент на каждом, но требует большего давления от насоса. Применяется реже из-за сложности синхронизации.
У некоторых косилок предусмотрена регулировка частоты вращения ножей – через дроссели или регуляторы расхода. Это позволяет адаптировать режим под тип растительности..
Производительность напрямую зависит от ширины захвата, скорости движения и мощности гидросистемы трактора. Гидропривод обеспечивает плавную регулировку скорости вращения ножей и защиту от перегрузок, но при длительной работе в тяжёлых условиях (густая трава, повышенная влажность, высокая температура окружающей среды) гидросистема склонна к перегреву.

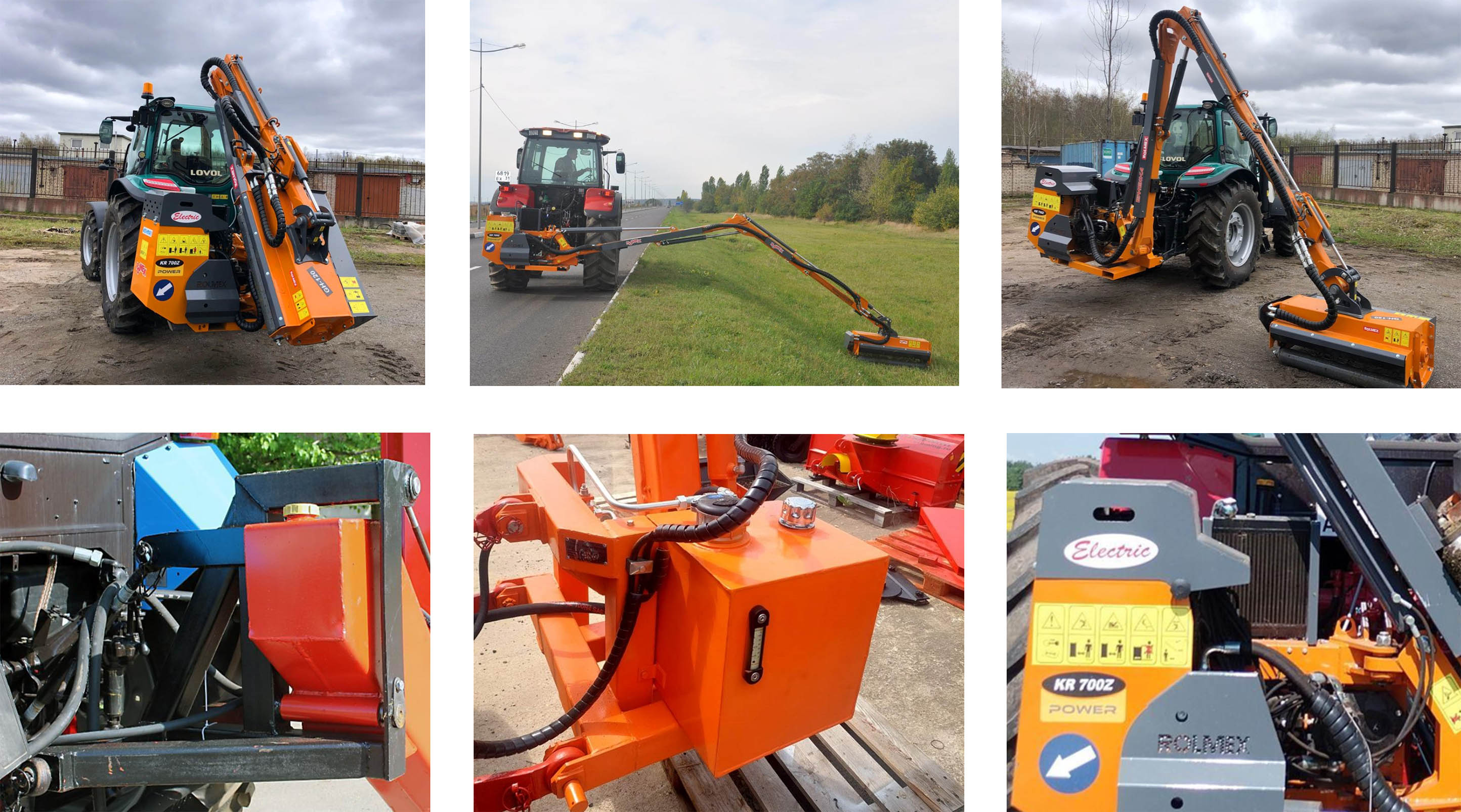

Задача. В процессе длительной эксплуатации навесной косилки с гидроприводом на базе тракторного шасси был зафиксирован перегрев гидросистемы. Температура рабочей жидкости выходила за пределы допустимого диапазона (рекомендуемые 35–65 °C), что негативно сказывалось на вязкости масла и ресурсе компонентов. Требовалось найти компактное техническое решение, интегрируемое в существующую гидросхему без кардинальной переделки узлов.
Решение: серийный маслоохладитель + кастомный гидронасос под требования

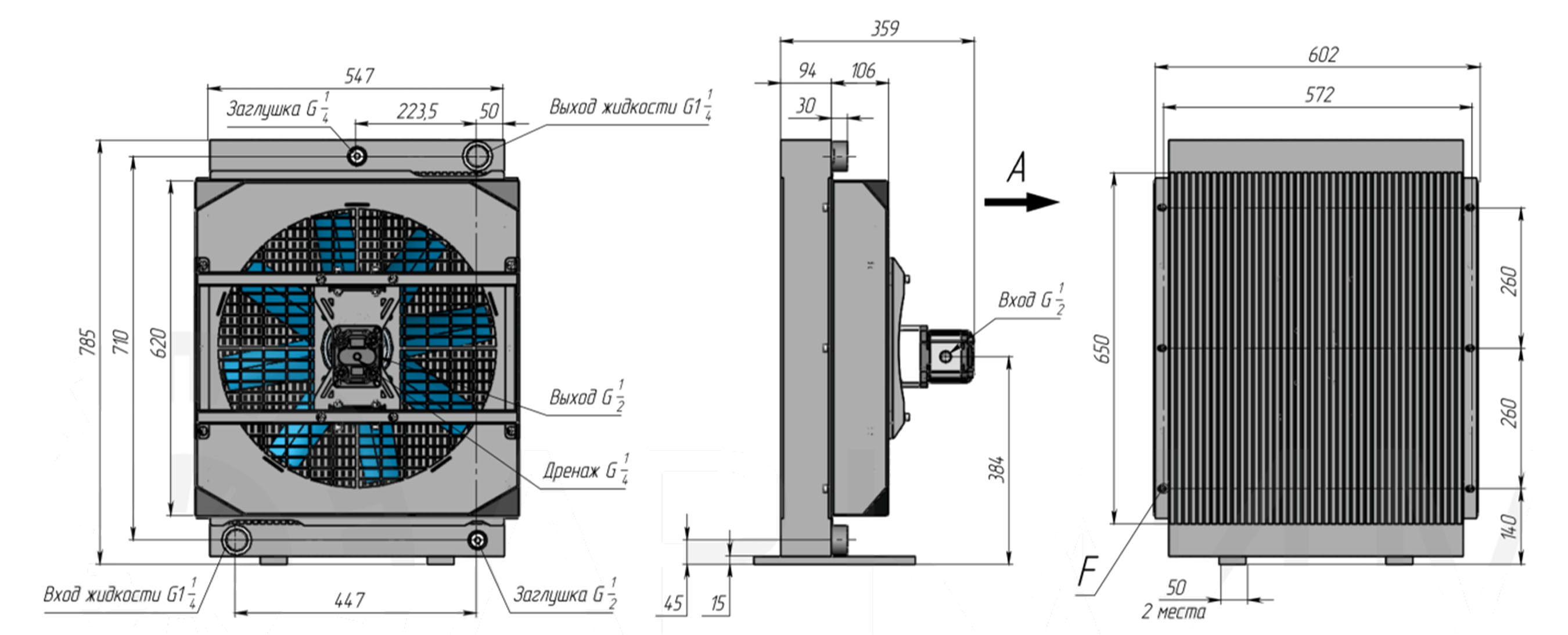

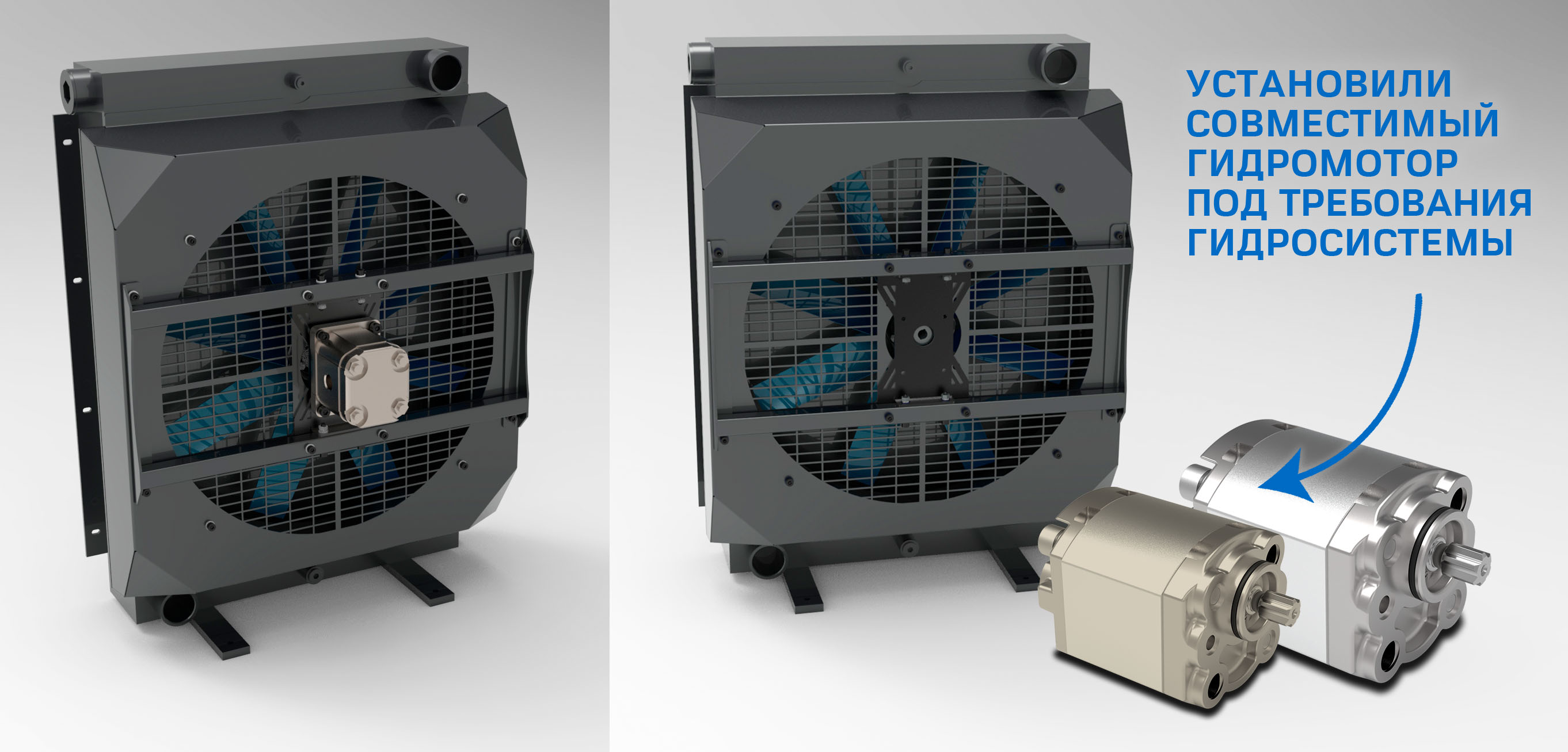

За основу был взят серийный маслоохладитель МО4ГП – теплообменник с гидравлическим приводом вентилятора. Совместно с заказчиком согласован гидромотор, подходящий по посадочным размерам и соответствующий характеристикам гидросистемы. Расчёт показал, что расхода и давления, обеспечиваемого центральным гидронасосом трактора, достаточно для питания привода лопастей вентилятора маслоохладителя.
Схема работы. В гидравлической линии насос → распределитель → гидромотор + гидроцилиндр был интегрирован электро-гидравлический распределитель, управляемый сигналом от датчика температуры. При достижении порогового значения температуры распределитель переключает поток, направляя часть рабочей жидкости на всасывающую линию гидромотора – начинается вращение вала вентилятора, и маслоохладитель вступает в работу. Охлаждение происходит за счёт отвода тепла от нагретой жидкости к обдуваемому радиатору теплообменника. При снижении температуры до нормы распределитель возвращается в исходное положение.
Система работает стабильно при длительных нагрузках, температура масла удерживается в рабочем диапазоне.
Какие ещё теплообменники масла мы предлагаем для спецтехники
Маслоохладитель с гидравлическим приводом вентилятора – это частное техническое решение для случаев, когда на машине нет свободного электропитания нужной мощности или требуется полностью автономный контур охлаждения. Однако наиболее часто мы реализуем более универсальные варианты.
Мы предлагаем маслоохладители с вентилятором на напряжение 12 В и 24 В, что позволяет интегрировать их в бортовые сети большинства тракторов, погрузчиков, комбайнов и другой спецтехники. Такие решения просты в монтаже, не требуют дополнительных гидравлических коммуникаций и управляются напрямую от термостата или контроллера.
Кроме того, мы можем поставлять радиаторы без диффузора и вентилятора. При наличии технической возможности их можно установить в общую радиаторную стойку (совместно с радиатором двигателя) или в моторный отсек с естественным обдувом от штатного вентилятора. Это даёт заказчику гибкость в компоновке, позволяет сэкономить место и использовать уже имеющиеся вентиляторные группы без дублирования оборудования.
