Замена радиатора гидравлических гильотинных ножниц: успешная модернизация системы охлаждения гидросистемы станка

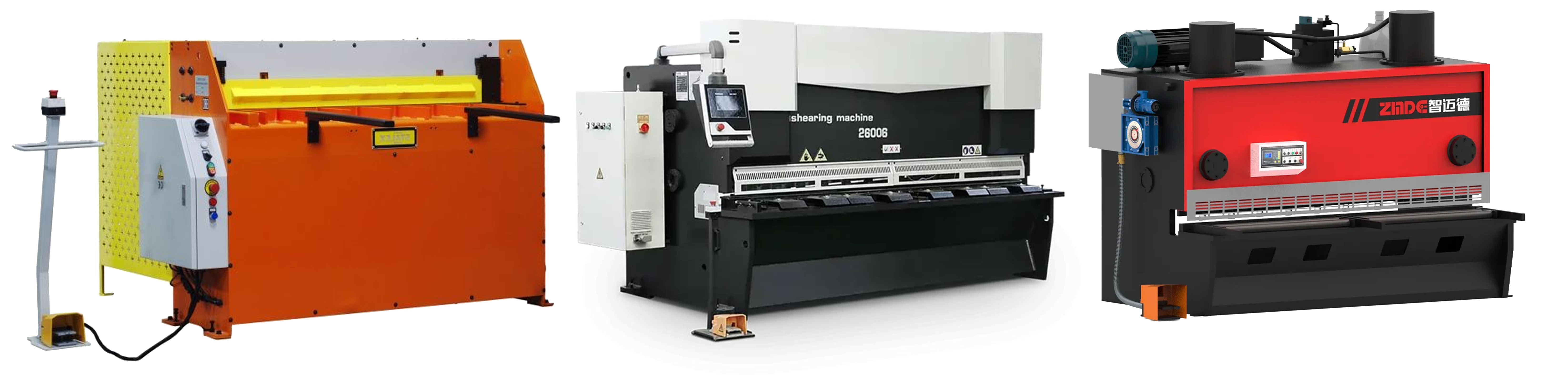

Гильотинные ножницы с гидравлическим приводом – это оборудование для резки листового металла, широко применяемое в металлообработке, машиностроении и строительстве. Принцип работы основан на поступательном движении верхнего ножа (балки) относительно неподвижного нижнего ножа. Гидроцилиндры, управляемые распределительной аппаратурой, создают усилие резания до сотен тонн.

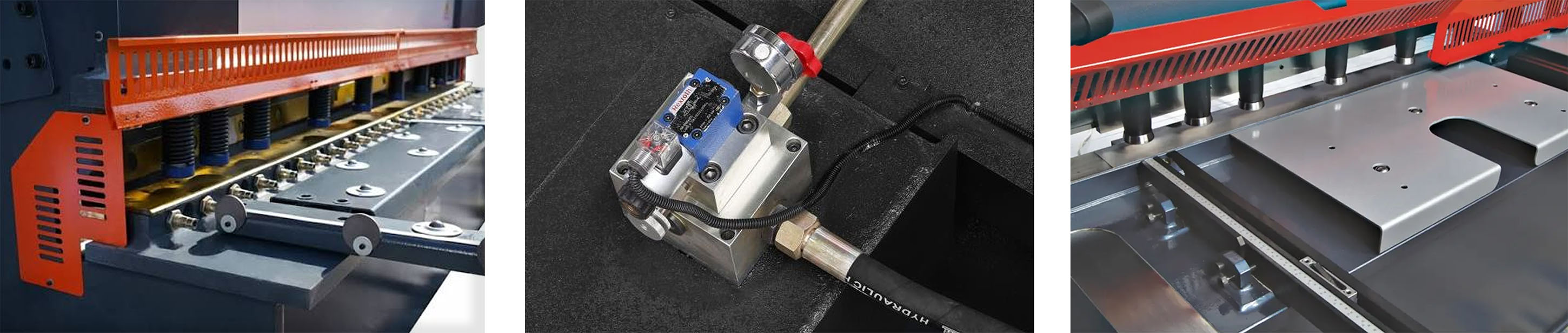

Особенности работы таких станков: цикличность (частые включения и остановки), высокие нагрузки при резке толстых листов, а также значительные вибрации, возникающие при контакте ножа с заготовкой. Гидросистема работает в тяжёлых условиях: постоянные перепады давления, ударные нагрузки и нагрев масла. Именно поэтому надёжное охлаждение рабочей жидкости – критически важный фактор для стабильной работы и долговечности оборудования.
Гидравлические гильотинные ножницы различаются по усилию резания (от 40 до 1000 тонн и более), длине реза (от 1 до 6 метров) и типу управления. В зависимости от модели гидросистема может включать один или несколько насосов, гидроаккумуляторы, регулирующую и предохранительную арматуру. Интенсивный нагрев масла обусловлен высокими рабочими давлениями (до 250–350 бар) и частыми циклами «подъём–опускание» – за смену может выполняться до нескольких сотен циклов. При работе с толстолистовым металлом или в режиме максимальной производительности гидросистема практически не остывает, и даже кратковременный перегрев сказывается на точности позиционирования балки и долговечности гидроцилиндров, а также ускоряет старение уплотнений. Именно поэтому многие предприятия, столкнувшись с систематическим перегревом, ищут не временные, а конструктивные решения, способные кардинально улучшить теплоотвод без внесения дополнительных рисков.
Проблема клиента. На предприятии эксплуатировались гидравлические гильотинные ножницы. В процессе интенсивной работы станок часто выходил на перегрев гидравлического масла. Это приводило не только к вынужденным простоям, но и к систематической порче линейных компонентов гидросистемы (уплотнений, плунжерных пар, распределителей) из за снижения вязкости масла и ускоренного износа. В результате затраты на ремонт и замену деталей становились регулярными, а производительность падала.
При изучении документации на станок мы выяснили, что завод-изготовитель намеренно отказался от активного охлаждения (вентилятора) из за высоких вибраций, возникающих при работе с массивными заготовками. По опыту производителя, установка вентилятора или другого электротехнического устройства в зоне вибраций приводила к их частому выходу из строя. Поэтому в базовой комплектации использовался только пассивный масляный радиатор без обдува.

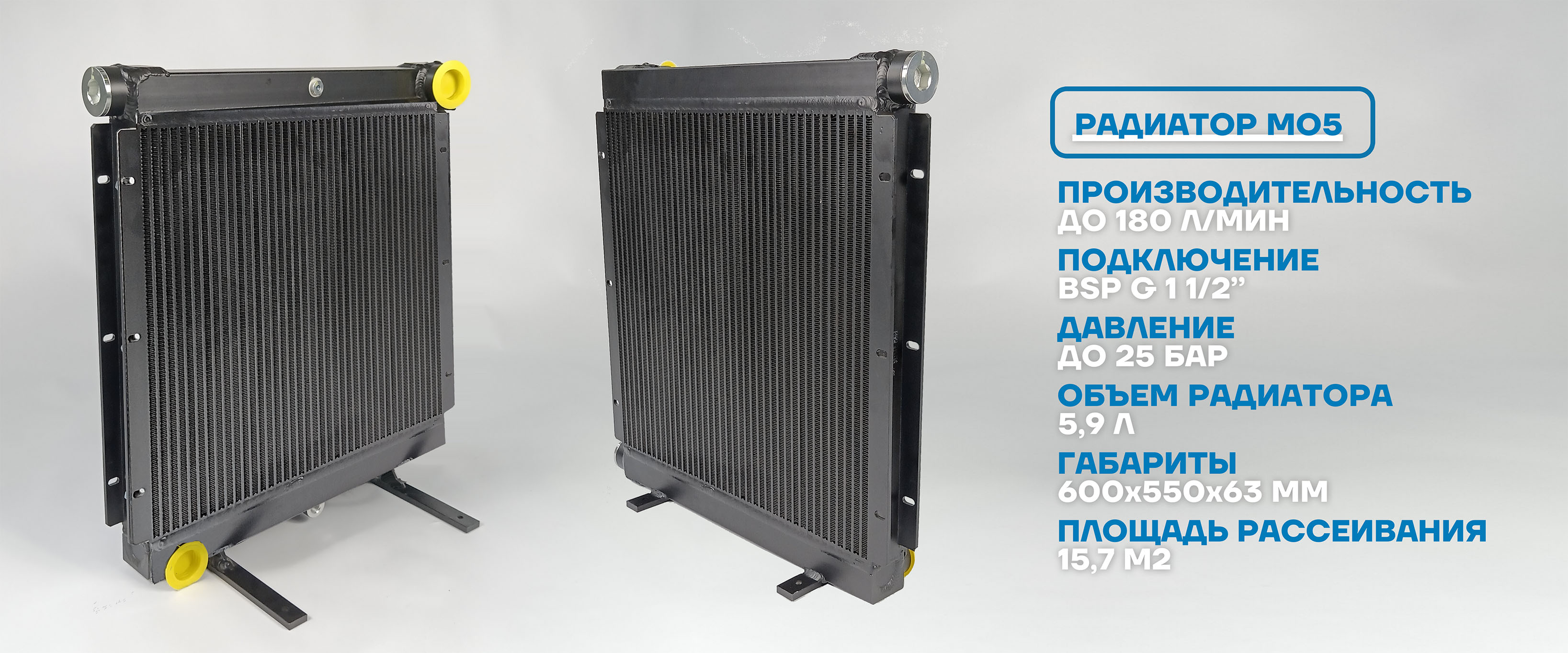

Наше решение. Изучив гидравлическую схему и тепловой баланс станка, мы не стали перерабатывать конструкцию или разрабатывать нестандартное изделие. Вместо этого мы подобрали подходящий серийный радиатор из нашего модельного ряда – МО5 (ссылка в каталоге). Данная модель обеспечивает значительный запас по теплоотводу: внутренний объём и площадь рассеивания в несколько раз превосходят параметры штатного радиатора. При этом радиатор остаётся пассивным (без вентилятора), что полностью исключает риск отказа электрооборудования из за вибраций.
По сравнению с оригиналом габариты выбранного МО5 больше на 30% по ширине и высоте, однако установка не потребовала переделки крепёжных элементов – радиатор встал в штатное место с минимальной доработкой переходных рамок.
Результат. После установки радиатора МО5 температура масла стабильно держится в рабочем диапазоне даже при длительной работе на максимальных нагрузках. Простои оборудования прекратились, а износ линейных компонентов гидросистемы сократился до нормативных значений. Заказчик получил надёжное серийное решение без риска поломки вентилятора и без затрат на индивидуальное проектирование.
Что мы предлагаем для гидравлических систем
Мы поставляем маслоохладители из серийного модельного ряда МО, а также изготавливаем радиаторы по индивидуальным чертежам, техническому заданию или по образцу заказчика. Возможна полная адаптация под любую гидросхему и компоновку.

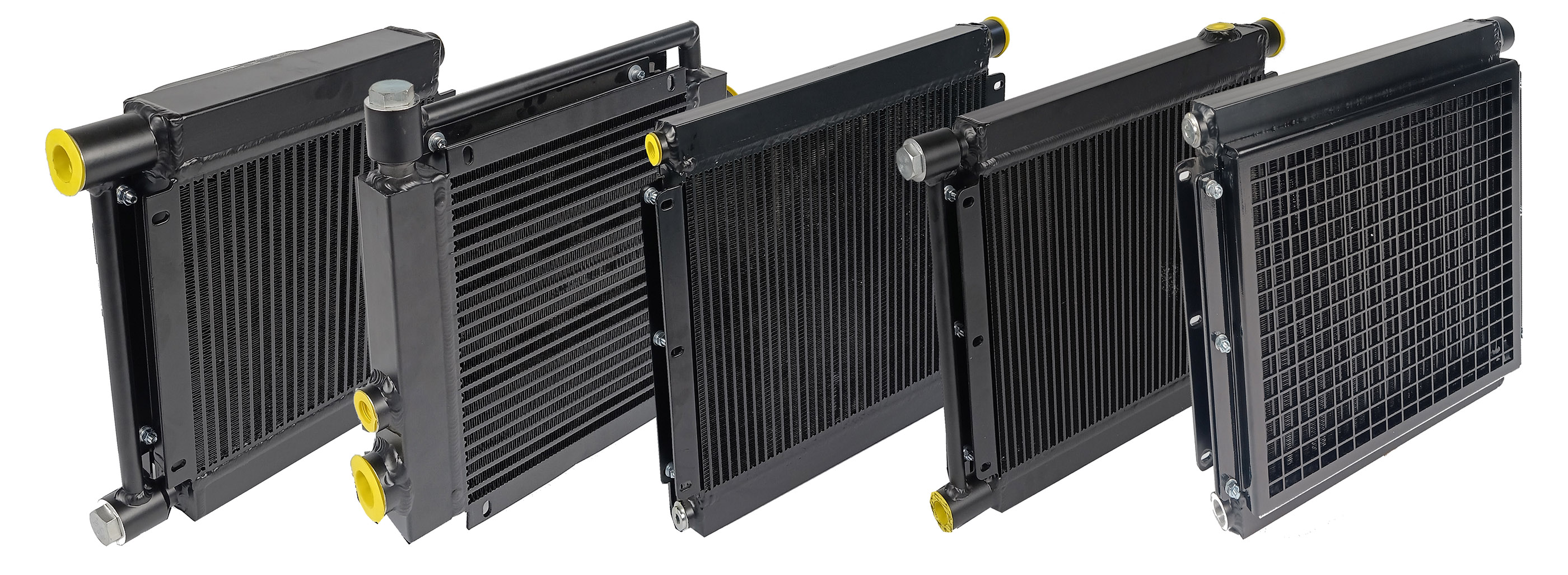

Возможности наших гидравлических радиаторов (серия МО):
• Производительность: до 600 л/мин
• Съём тепла: до 400 кВт
• Рабочее давление: до 25 бар (в сливной линии до 15 бар)
• Подключение: BSP 1/2", 3/4", 1", 1 1/4", 1 1/2", 2"
• Установка: монтажные лапы или фланцы
• Размеры: от 240×147×45 мм до 940×1294×140 мм
Опция «защитный экран радиатора». Сетчатый экран крепится болтами с тыльной стороны радиатора, дополнительно защищая сердцевину от попадания предметов с высокой кинетической энергией (камни, осколки бетона, ветви, бревна).
В ключе защитных опций стоит отметить специально изготавливаемую раму с виброгасящей опорой, к которой монтируется готовое изделие (например, маслоохладитель). В самых сложных условиях эксплуатации эта опция вместе с защитным экраном предотвращает преждевременный выход из строя вентилятора и разрушение конструкции.
Если у вас схожая проблема – перегрев гидросистемы станка или спецтехники – мы готовы предложить как серийное решение, так и индивидуальную разработку с учётом ваших условий работы и компоновочных ограничений. Обращайтесь, подберём оптимальный вариант.
