Маслоохладитель для силовой насосной станции на железнодорожной платформе
Силовые насосные станции на железнодорожных платформах представляют собой мобильные гидравлические энергетические установки, размещаемые на железнодорожных платформах или специализированных вагонах. Они обеспечивают гидравлической энергией различное технологическое оборудование, применяемое при строительстве, обслуживании и ремонте железнодорожной инфраструктуры.

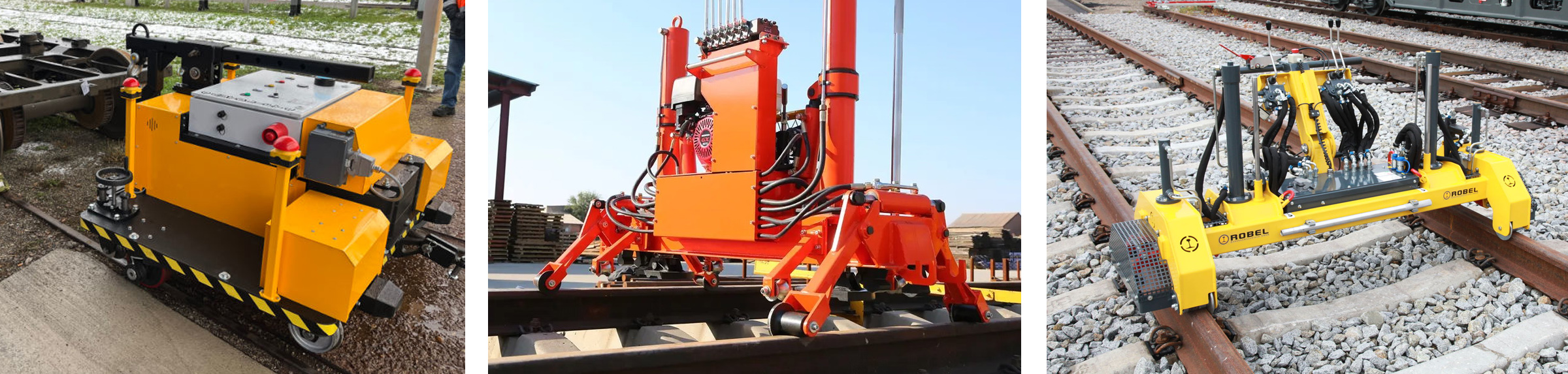

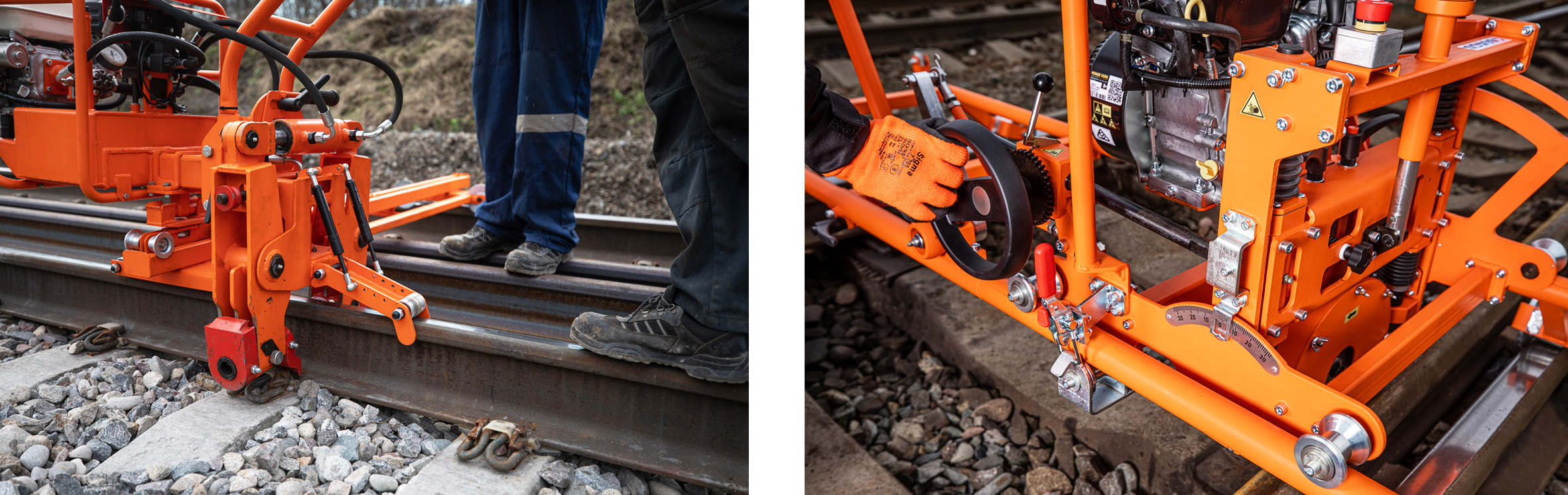

Техническое обслуживание путей. Гидравлический привод используется для рельсошлифовальных машин и балластоочистительных машин. Рельсошлифовальное оборудование требует стабильной подачи гидравлической мощности для поддержания постоянного усилия прижима шлифовальных головок к рельсу. Балластоочистительные машины используют гидравлику для привода вибрационных сит и транспортных механизмов.
Строительство мостов. Гидросистема обеспечивает подъём и опускание опор мостового крана, а также точное позиционирование балок при монтаже пролётных строений. Такие операции требуют высокой точности управления и надёжности гидравлического привода.
Тоннелестроение. Гидравлическая станция служит источником энергии для приводных систем щитовых машин (тоннелепроходческих комплексов). Внутреннее пространство щита крайне ограничено, поэтому гидростанция обычно компонуется в придонной части щита, а масляные баки размещаются симметрично для обеспечения равновесия. Это предъявляет особые требования к компактности гидравлического оборудования.
Особенности эксплуатации гидросистем в ЖД хозяйстве
Гидравлические системы на железнодорожных платформах работают в условиях, существенно отличающихся от стационарных промышленных установок. Оборудование длительно находится на открытом воздухе, подвергаясь воздействию ветра, пыли, влаги и перепадов температур.
Железнодорожные работы часто требуют непрерывного режима эксплуатации, при котором температура рабочей жидкости постоянно растёт. Если теплоотвод недостаточен, это напрямую снижает КПД системы и сокращает срок службы компонентов.
Ещё одна особенность в значительных колебаниях нагрузки. При шлифовке рельсов усилие контакта шлифовальных головок с рельсом постоянно меняется; при проходке тоннелей изменение геологических условий приводит к скачкам нагрузки. Эти факторы дополнительно увеличивают тепловыделение в гидросистеме.

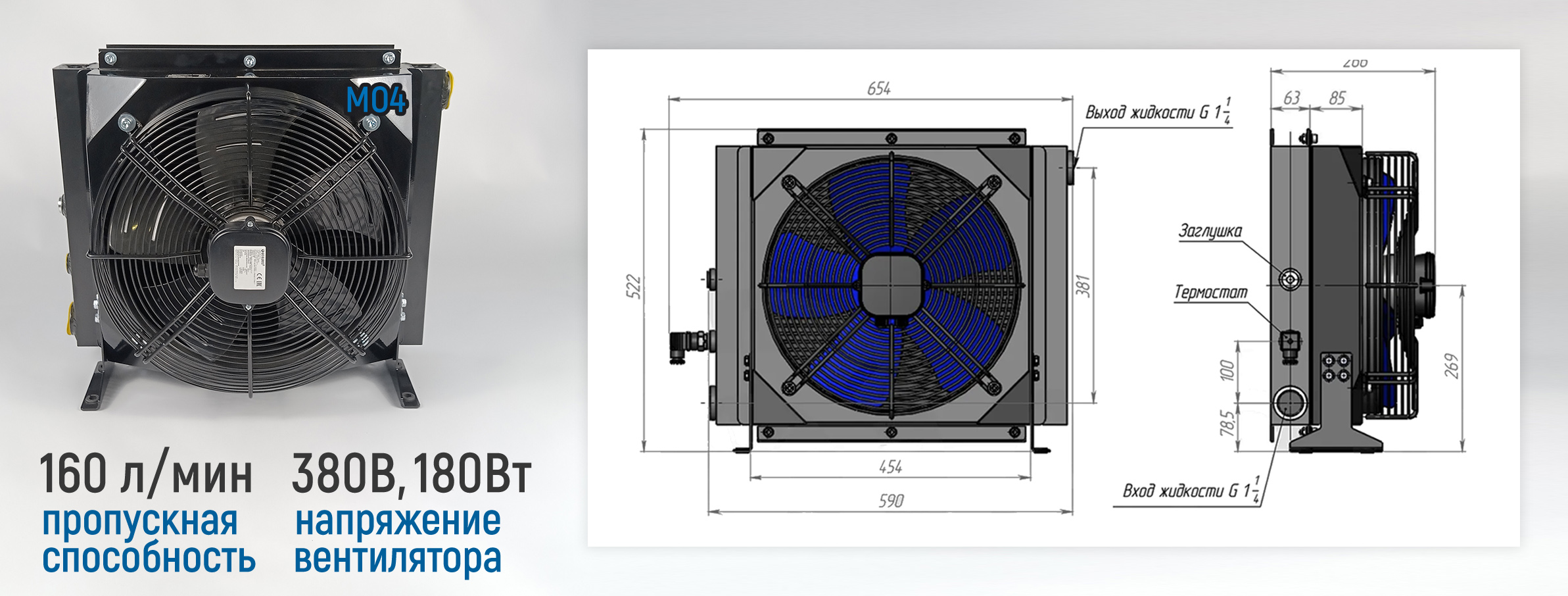

Установка маслоохладителя МО4 (380 В) и его технические характеристики
Для охлаждения силовой насосной станции на ЖД платформе мы предлагаем воздушный маслоохладитель МО4 с питанием 380 В.
Площадь теплообмена 8,5 м²
Максимальная теплоотдача до 32 кВт
Номинальный расход 160 л/мин
Максимальный расход до 250 л/мин
Рабочее давление до 2,5 МПа
Диапазон рабочих температур от −45 °C до +120 °C
Настройка байпасного клапана 6–8 бар
Питание 380 В
МО4 относится к четырёхрядным воздушным маслоохладителям, предназначенным для гидравлических систем с высокой тепловой нагрузкой. Алюминиевая сердцевина с плотным оребрением обеспечивает эффективный теплообмен при компактных габаритах.
Встроенное термореле автоматически включает вентилятор при достижении температуры масла 60 °C и отключает его при снижении до 50–55 °C. Такой режим обеспечивает охлаждение только по необходимости, снижая энергопотребление и уровень шума.
Байпасный клапан, настроенный на 6–8 бар, защищает от избыточного перепада давления при холодном пуске или повышенной вязкости масла.
Модель МО4 выпускается в нескольких вариантах исполнения по напряжению питания: 12 В и 24 В постоянного тока — для мобильной техники, 220 В и 380 В переменного тока — для стационарных и платформенных установок. Версия на 380 В предназначена для железнодорожных платформ, оснащённых трёхфазной сетью электроснабжения, и подключается напрямую к электросистеме оборудования.
Широкий модельный ряд маслоохладителей "АРКАИМ" для ЖД и не только
Помимо МО4, мы предлагаем широкий модельный ряд маслоохладителей серии МО, включающий МО2, МО3, МО5, МО6 и другие типоразмеры. Эти модели охватывают весь спектр задач от малых прецизионных систем до крупногабаритного инженерного оборудования. Теплоотдача варьируется от нескольких киловатт до десятков киловатт, присоединительные размеры от 3/4″ до 1 1/4″. Это позволяет подобрать оптимальный маслоохладитель под конкретные параметры расхода, тепловой нагрузки и монтажного пространства.
Силовые насосные станции на железнодорожных платформах работают в жёстких условиях, и контроль температуры гидравлической жидкости является ключевым фактором надёжности оборудования. Маслоохладитель МО4 с питанием 380 В сочетает достаточную теплоотдачу, широкий диапазон гидравлических параметров и гибкие варианты электрического подключения. Модельный ряд серии МО обеспечивает полный спектр решений для гидросистем различной мощности.
