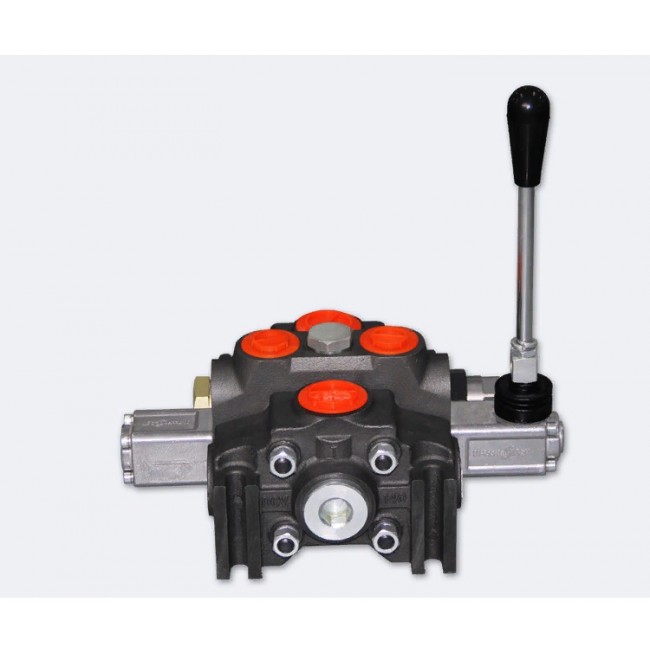

Распределитель 1РС100 Болгария

0
  • Распределитель 1РС100  Болгария

0.00р.


Технические характеристики РС100


Наименование параметраЗначение параметра
Max рабочее давление главного клапана210 бар
Max рабочее давление рабочих портов A и B250 бар
Max допустимое давление порт слива T50 бар
номинальный расход100 л/мин
Max расход120 л/мин
пределы температуры окружающей средыот -40°С до +60°С
гидравлическая жидкостьминеральные масла
вязкость гидравлической жидкостиот 20 до 100 мм2/с
температура гидравлической жидкостиот -15°С до +80°С
внутренние потери (А,В–Т) при 120 бар 18 см3/мин
ход золотника +/- 7 мм
усилие на перемещения золотника< 200 Н (20,39 кгс)
Max количество секций для распределителя РС100

8 шт


Присоединительные размеры распределителя РС100




Характеристики потоков РС100



зависимость потерь давления от величины расхода для потока из напорного порта P в сливной порт T


Диаграмма потерь давления потока из рабочих портов А и В в сливной порт T гидрораспределителя 6РС100 Badestnost



зависимость потерь давления от величины расхода для потока из рабочих портов А и В в сливной порт T




зависимость потерь давления от величины расхода для потока из напорного порта P в рабочие порты А и В


Основные показатели
Производитель Badestnost Болгария
Конструктивное исполнение Секционный гидрораспределитель
Присоединительные отверстия внутренние резьбы Port T,P-1" А,В - 3/4
Давление максимальное P = 250 Бар
Расход рабочей жидкости 100 л/мин
Количество секций 1
Тип золотника А1
Тип контроля золотника Ручное, Без фиксации
