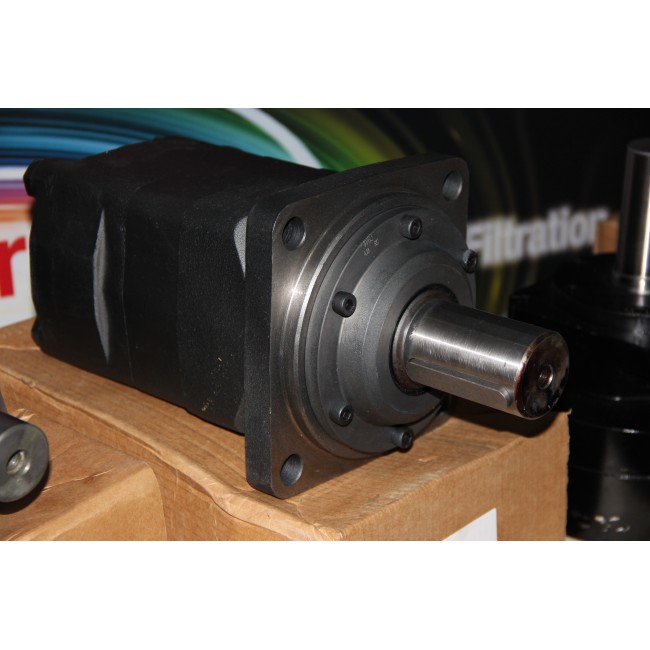

Гидромотор MT630 HPM

0
  • Гидромотор MT630 HPM

548.00р.

Героторные гидромоторы серий MT относятся к тяжелой серии , работают с высоким давлением и раб. объемом достигают макс. моментов на валу — до 2110 Нм. Скорость вращения гидромоторов — до 1000 об/мин. Гидромоторами MT  комплектуются тяжелые буровые установки, колесного привода машин и механизмов в комплекте с редукторами и без них, привода желдормашин. Гидромотор - реверсивная гидромашина с нерегулируемыми параметрами преобразуют гидравлическую энергию рабочей жидкости (давление и расход) в механическую энергию (крутящий момент и скорость вращения) выходящего вала гидромотора. Они предназначены для приведения в движение рабочих органов технологического оборудования. Различными исполнениями присоединительных валов (цилиндрические и конические со шпонкой, шлицевые).

            Габаритные размеры наиболее распространённых типов моторов серии MТ


 Таблица подбора гидромотора по фланцу, размеру вала, входных и выходных портов и пр. характеристикам

1234
СерияОбъемФланецВыходной вал



BMT160
  • Код 4: 4-ø14 квадратный фланец, ø160, посадочный диаметр ø125x9

    Код К6: 4-ø14.5 квадратный фланец, ø162, посадочный диаметр ø127x9

    Код W: 4-ø18 круглый фланец ø200, посадочный диаметр ø160x7

  • Код М: Диаметр вала Ø40,  шпонка 12x8x70
  • Код G: Диаметр вала Ø38.1, шпонка 9.52x9.52x57.15
  • Код F: Диаметр вала Ø38.1, шлицевые зубья 17-DP12/24 (Американская версия)
  • Код FD: Диаметр вала Ø38.1, шлицевые зубья 17-DP12/24 (Европейская версия)
  • Код T: Диаметр конического вала Ø45 1:10, шпонка 12x8x28
  • Код T1: Диаметр конического вала Ø45 1:8, шпонка 11.13x11.13x31.75
  • Код SL: Диаметр вала Ø34.85, шпонка 6-34.85x28.14x8.64
  • Код G1: Диаметр вала Ø31.75, шпонка 7.95x7.95x40


200

250

315

400

500

630

800

BMTS160-800
  • Код D:4-Ø14 Круглый фланец, Ø160, посадочный диаметр Ø125*8
  • Код E: 4Ø-14.5 квадратный фланец, Ø162, посадочный диаметр Ø127*10
  • Omit:  короткий вал 16-DP12/24




5678
Порт и дренажный каналНаправление вращенияОкраскаНестандартные функции

  • Код D:G3/4 manifold mount 4*M10, G1/4
  • Код М: М27*2 manifold mount 4*M10, M14*1.5Код S: 1-1/16-12UN уплотнительное кольцо, 9/16-18UNF
  • Код S1: 1-1/16-12UN уплотнительное кольцо, 7/16-20UNF
  • Код G: G3/4, G1/4
  • Omit:  Стандартное
  • Код R:  Противоположное
  • Omit: Синий
  • Код 00: Без покраски
  • Код B:  Черный
  • Код S:  Серебристо-серый
  • Omit:Стандартные
  • Код F: Вращение без нагрузки
  • Код LS: Низкая скорость











Основные показатели
Производитель HPM
Расход 629,1 см3/об
Макс. переменная скорость 233 об/мин
Макс. постоянная скорость 196 об/мин
Макс. постоянный крутящий момент 1318 Нм
Макс. переменный крутящий момент 1498 Нм
Макс. пиковый крутящий момент 1618,8 Нм
Макс. постоянная мощность 25,3 кВт
Макс. переменная мощность 27,5 кВт
Макс. постоянный перепад давления 14 бар
Макс. переменный перепад давления 16 бар
Макс. пиковый перепад давления 19 бар
Макс. расход масла 100 л/мин
Макс. переменный расход масла 125 л/мин
