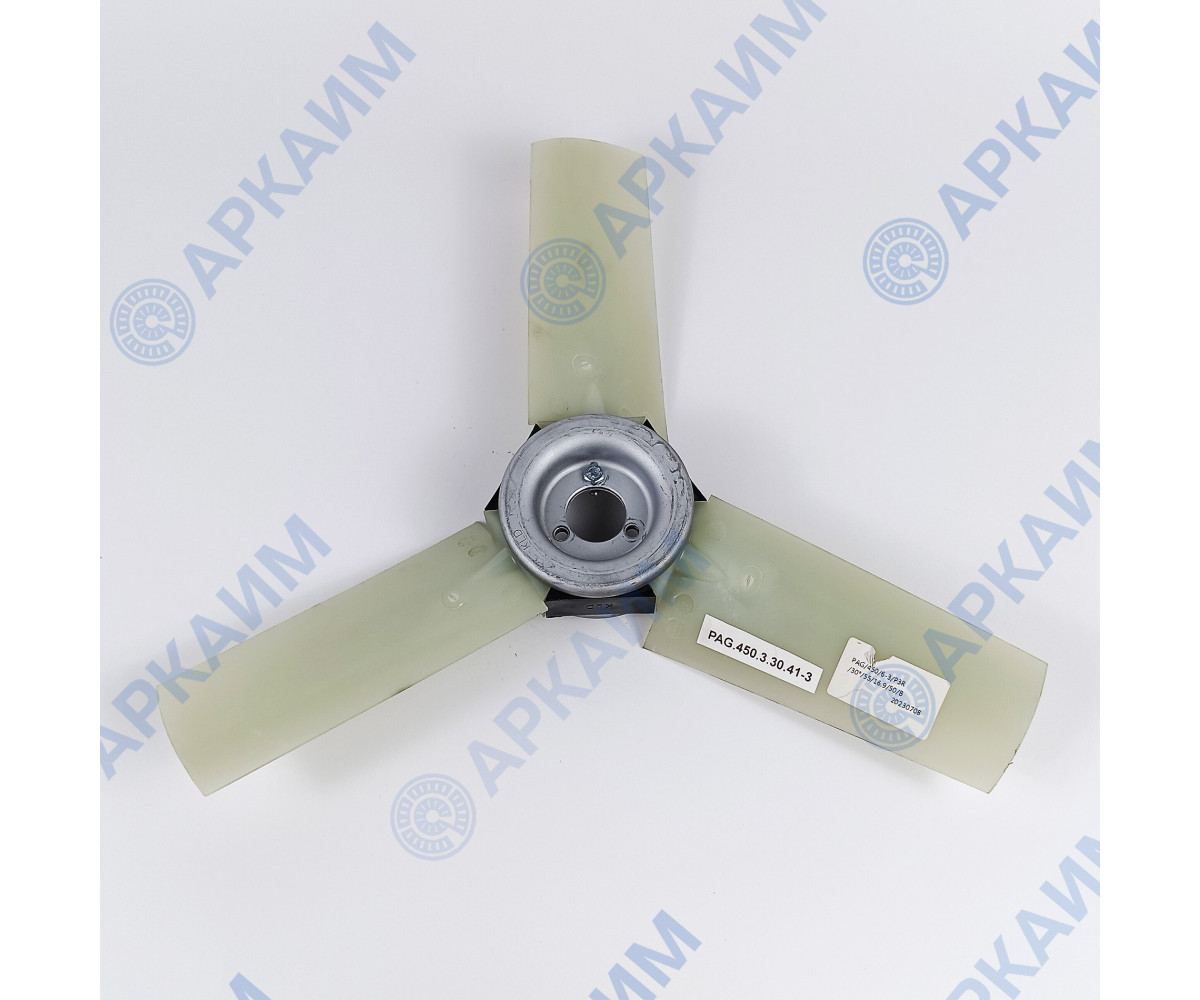

Крыльчатка PAG.450.6-3.P3HR.30°.30.41-3

Производитель : АРКАИМ
Код товара : PAG.450.6-3.P3HR.30°.30.41-3
Наличие : В наличии

3 651 р.

Основные показатели
Рабочий диаметр, мм	450
Материал лопастей	усиленный полиамид - PAG
Количество лопастей, шт.	3
Производительность, м3/ч, до	11600
Скорость вращения, об/мин, до	4200
Угол наклона лопастей	30°

Крыльчатка PAG.450.6-3.P3HR.30°.30.41-3 – это рабочее колесо, работающее в составе с приводным устройством, служащее для нагнетания воздуха. Может служить запасной частью для вентилятора в системах охлаждения, кондиционирования, приточной и вытяжной вентиляции. В качестве привода крыльчатки используется любой подходящий мотор на электрической, гидравлической или пневматической тяге, а также ДВС автомобильных и водных транспортных средств.

Рабочий диаметр составляет 450 мм, а посадочный под ступицу 30 мм. Рабочее колесо PAG.450.6-3.P3HR.30°.30.41-3 в сборе, имеет три прямые лопасти, с углом атаки 30°. Максимальная производительность крыльчатки составляет 11600 м3/ч при скорости вращения 3000 об/мин (пиковая скорость 4200 об/мин.). В рабочей нагрузке создаёт момент инерции 0,00703 кг *м2, звуковое давление 92 дБ и потребляет мощность привода, эквивалентную 800 Вт.

Лопасти крыльчатки изготовлены из прочного материала полиамида, армированного стекловолокном (PAG), который позволяет выдерживать рабочие характеристики при температуре от -40°С до +110 °С без поломок, деформации и снижения производительности. Стойкость PAG-крыльчаток к длительным нагрузкам послужили их широкому применению в производстве промышленного теплообменного и холодильного оборудования.

Чертеж крыльчатки PAG.450.6-3.P3HR.30°.30.41-3

Необходима ступица для этой крыльчатки?

Центральная часть корпуса имеет отверстия для винтового соединения с подходящей ступицей. В комплекте с этой крыльчаткой нет ступицы, но мы сможем подобрать для вас подходящую или изготовить под заказ. Ответная часть для соединения с валом привода может иметь параметры на выбор: коническую или цилиндрическую форму, различную длину корпуса и ширину шпонки.

Мы имеем модельный ряд ступиц с удобным конфигуратором маркировки, по которому изделия поступают в производство → подбор ступицы. Для заказа нестандартной ступицы к этой крыльчатке, обращаетесь в отдел продаж, где будут озвучены сроки и стоимость опции.
