Модульная гидравлика: компоненты для сборки гидроаппаратуры
0
В данном каталоге представлены комплектующие для построения гидросистем модульного монтажа. Для ориентира, кратко разберем, что такое модульная гидравлика, как она собирается, и, самое главное, как правильно выбрать совместимые комплектующие, ориентируясь на ключевой стандарт CETOP.
Что такое модульная (сборная) гидравлика?

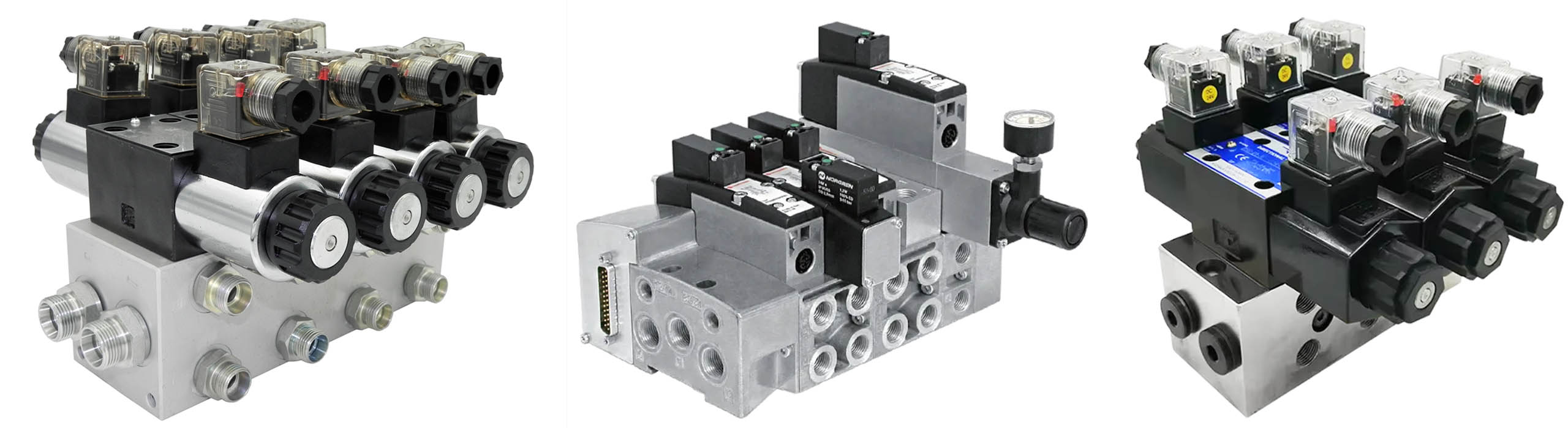

Модульная гидравлика - это принцип построения гидрораспределительных и управляющих узлов из типовых, унифицированных элементов. Вместо одного громоздкого блока вы собираете «сэндвич» из отдельных пластин (модулей), каждая из которых выполняет свою функцию.

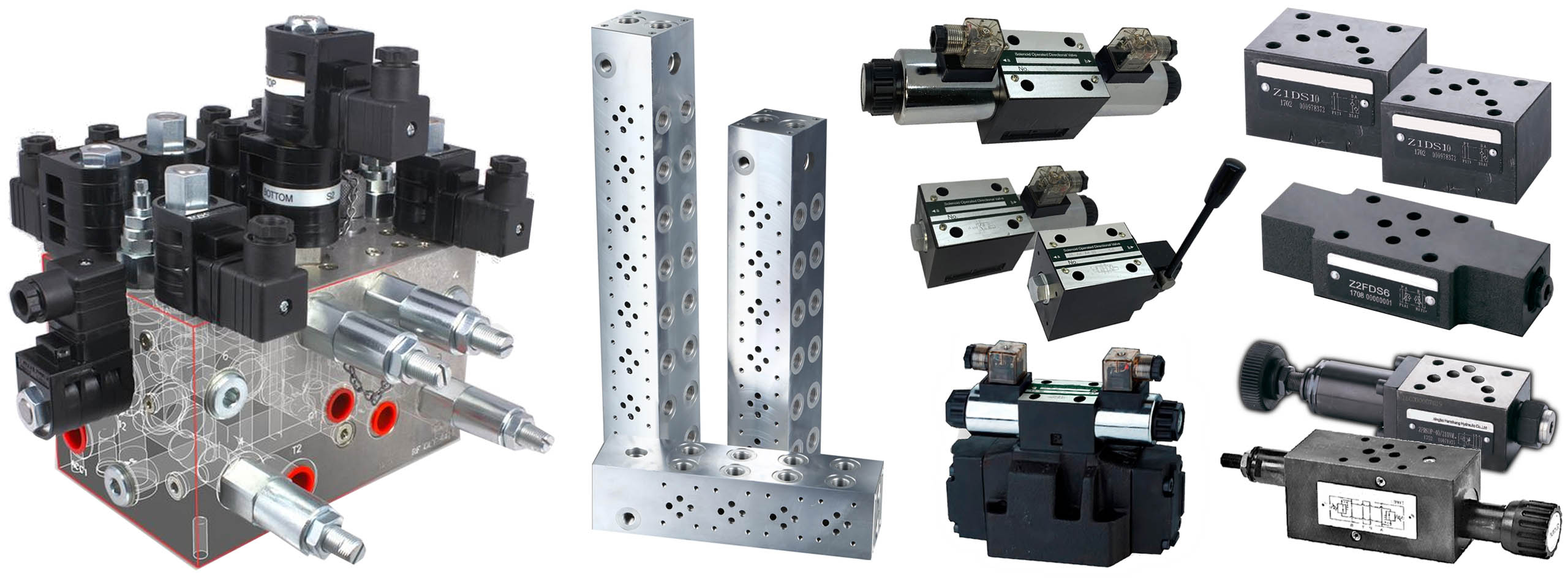

Основные компоненты такой системы:
1. Базовый питатель или гидроплита: основа, на которую монтируются все остальные элементы.
2. Модульные гидрораспределители: управляют направлением потока жидкости (например, серии BE6, BMM10, BEX16).
3. Модульные гидроклапаны: обеспечивают дополнительные функции: контроль давления, скорости, блокировку (гидрозамки, дроссели, предохранительные и редукционные клапаны).
4. Комплектующие: электромагнитные катушки, коннекторы, крепеж, уплотнения.
Стандарт CETOP: язык совместимости в модульной гидравлике
Чтобы модули от разных производителей стыковались друг с другом, был создан международный стандарт CETOP (КЕТОП, от Comité Européen des Transmissions Oléohydrauliques et Pneumatiques).
Он стандартизирует монтажную поверхность: геометрию, расположение и размеры гидравлических каналов (портов P, T, A, B, др.), крепежных отверстий.
Стандарт обозначается цифрами (CETOP 3, CETOP 5, CETOP 7 и т.д.). Цифра указывает на номинальный размер и, соответственно, на пропускную способность.
Краткая информация по основным стандартам, которые представлены в нашем магазине:
Практическое руководство по сборке модулей
Шаг 1: Определитесь с гидросхемой.
Какие функции нужны? Например: «Управление гидроцилиндром с двусторонней блокировкой и регулировкой скорости на выдвижение».
Шаг 2: Выберите базовый элемент.
• Если у вас уже есть источник потока (насосная станция), возьмите гидроплиту (CETOP 3, 5, 7) соответствующего размера. К ней сразу будут крепиться модули.
• Если распределитель будет частью более сложного узла, начните с базового модульного распределителя (например, BE10).
Шаг 3: Подберите функциональные модули.
Согласно вашей схеме, последовательно добавляйте «слои»:
• Выберите распределитель или несколько согласно схеме. Если они с электроуправлением, то важен выбор напряжения катушки: 12В, 24В DC, 110В, 220В AC, согласно вашему блоку питания или бортовой сети ТС.
• За базовой плитой/распределителем можно установить гидрозамок для фиксации нагрузки.
• Затем дроссель для регулировки скорости.
• Или предохранительный клапан для защиты контура.
Все они должны быть одного стандарта CETOP (например, все CETOP 5 / Ду 10 мм).
Шаг 5: Соединение. Модули стягиваются между собой длинными шпильками или крепежными комплектами через стандартные отверстия. Между пластинами обязательно устанавливаются уплотнительные прокладки.
