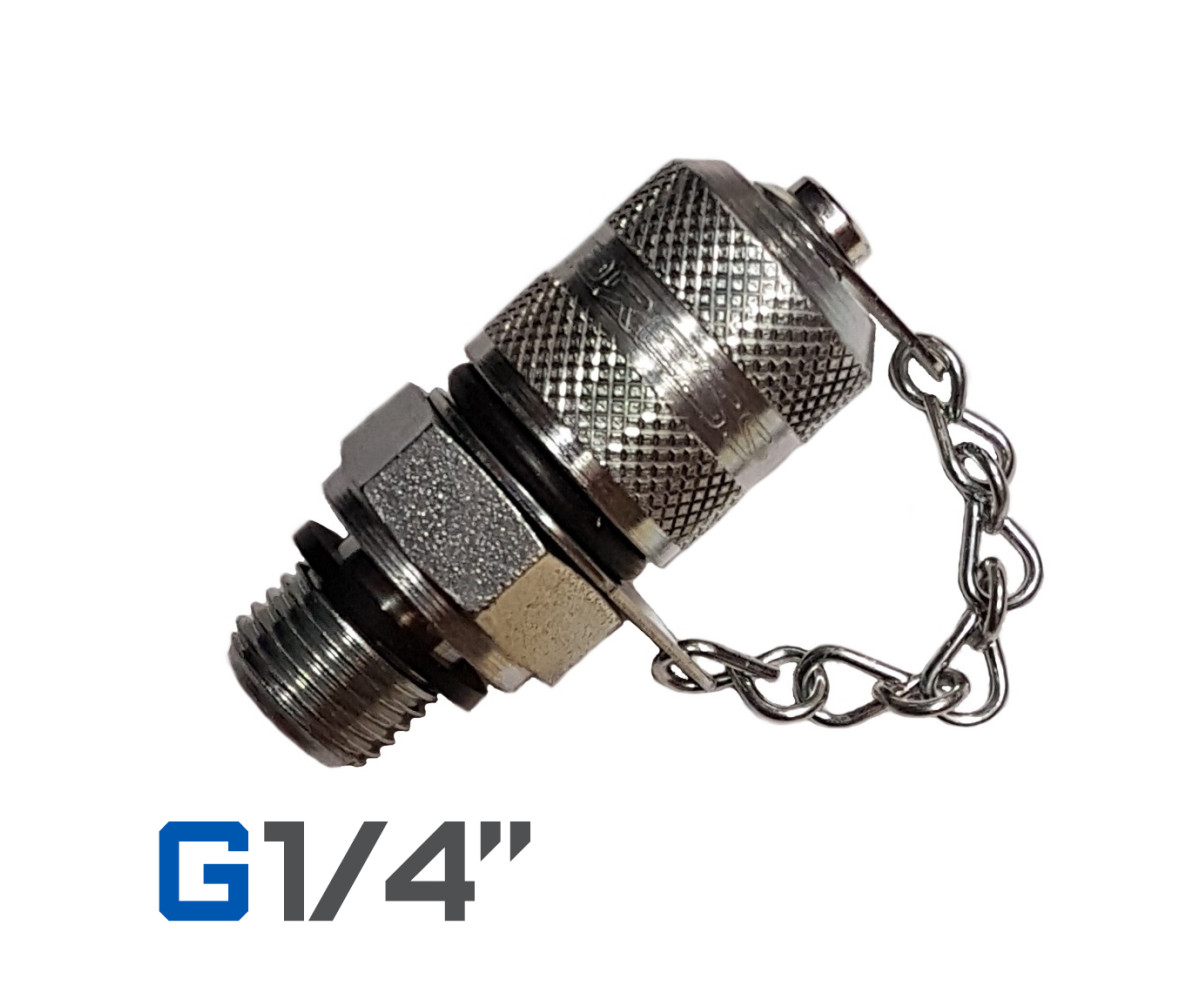

Точка контроля давления BSP 1/4" - M16x2

Код товара : G 1/4
Наличие : В наличии

675 р.

Основные показатели
Подключение	M16x2 + G1/4"
Вворачиваемая часть	G 1/4"
Рабочее давление, бар	630
Давление на разрыв, бар	1890
Рабочая температура	от -40°C до +100 °C.

Точка контроля давления BSP 1/4" - M16x2 используется для подключения манометров с помощью адаптеров или тросов с резьбой M16x2, а также для выпуска воздуха из гидросистем. Установленная контрольная точка создает технические условия для измерения давления в гидравлических системах. Подключается к соответствующим резьбовым портам гидрооборудования.

Точка контроля давления оснащена встроенным обратным клапаном, который активируется продавливанием заслонки, прижатой к выпускному отверстию.

Конструкцией точки предусмотрен металлический предохранительный колпачок, соединенный цепью и кольцом с корпусом точки контроля давления. Колпачок имеет внутреннюю резьбу, он защищает соединительную муфту от загрязнения и повреждения.

Параметры резьбовых частей контрольной точки

Резьба под адаптер или рукав (трос) для подключения манометра - M16x2

Резьба вворачиваемой в гидрооборудование части - G 1/4" BSP

Чертеж изделия
