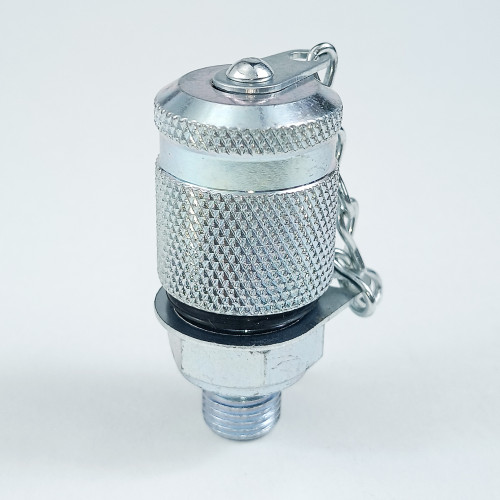

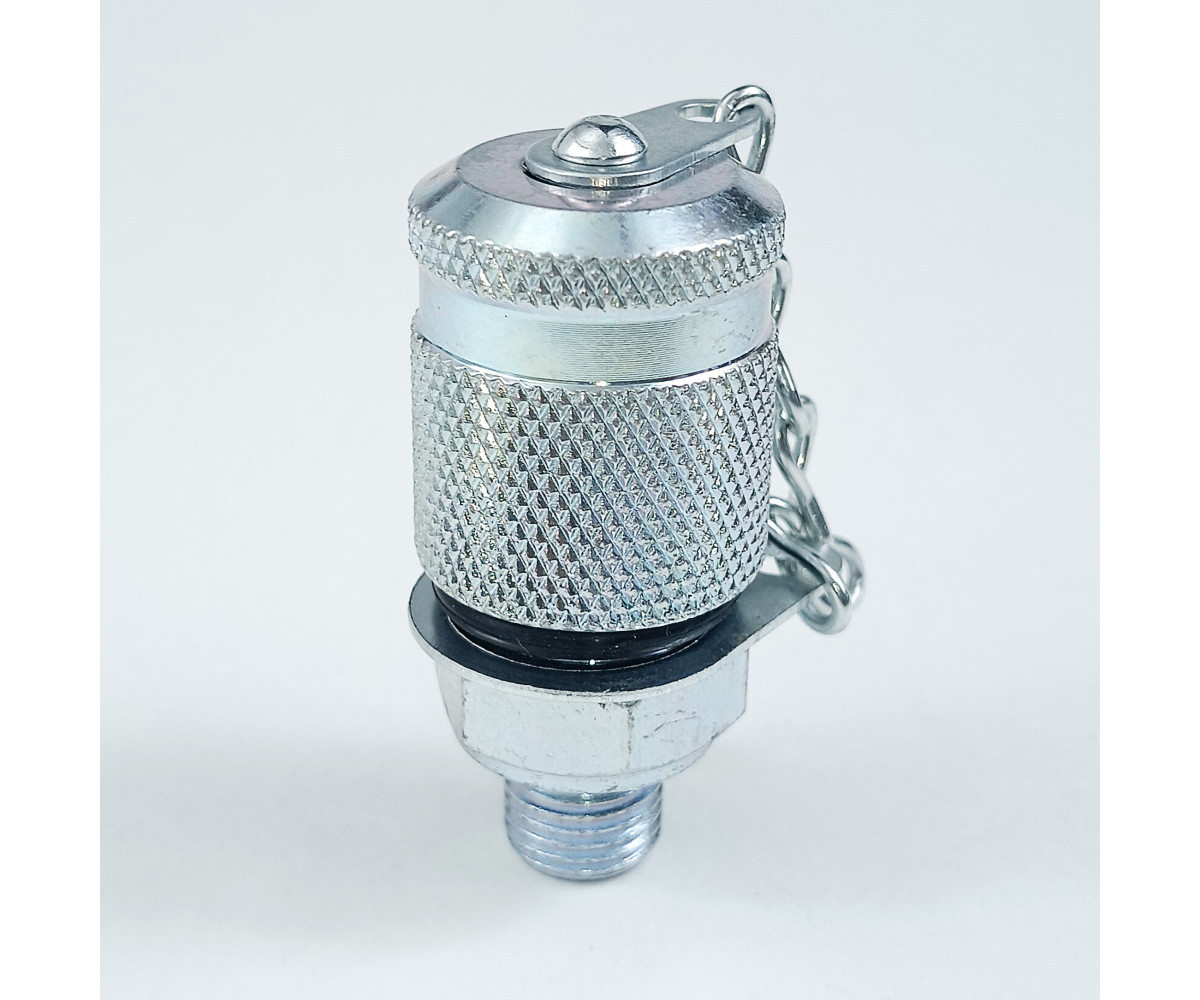

Точка контроля давления M10x1 - M16x2

Код товара : M10x1
Наличие : В наличии

328 р.

Основные показатели
Подключение	M16x2 + M10x1
Вворачиваемая часть	M10x1
Рабочее давление, бар	630
Давление на разрыв, бар	1890
Рабочая температура	от -40°C до +100 °C.

Точка контроля давления M10x1 - M16x2 используется для подключения манометров с помощью адаптеров или тросов с резьбой M16x2, а также для выпуска воздуха из гидросистем. Установленная контрольная точка создает технические условия для измерения давления в гидравлических системах. Подключается к соответствующим резьбовым портам гидрооборудования.

Точка контроля давления оснащена встроенным обратным клапаном, который активируется продавливанием заслонки, прижатой к выпускному отверстию.

Конструкцией предусмотрен металлический предохранительный колпачок, соединенный цепью и кольцом с корпусом контрольной точки. Колпачок имеет внутреннюю резьбу, он защищает соединительную муфту от загрязнения и повреждения.

Представленная контрольная точка является полным аналогом европейского изделия от MINIPRESS (Италия) с номером заказа S10410X10C. Точка контроля давления соответствует ориентиру по всем техническим параметрам, включая рабочее давление до 630 бар.

Параметры резьбовых частей контрольной точки

Резьба под адаптер, переходник или рукав (трос) для подключения манометра - M16x2

Резьба вворачиваемой в гидрооборудование части - M10x1

Чертеж изделия
