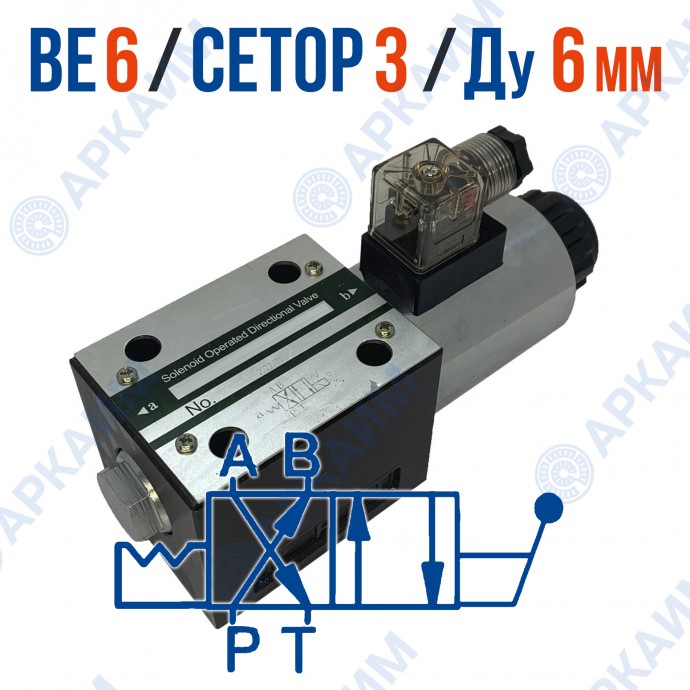

Распределитель ВЕ 6 574А Г12 модульный CETOP 3 / Ду 6 мм / 12 В
0
0 р.
Распределитель ВЕ 6 574А Г12 – компонент гидросистемы модульного монтажа, используемый для управления потоком рабочей жидкости, путем переключения выходов подключенных питающих линий. Конструкция изделия включает надежный золотниковый механизм и управляющие электромагнитные катушки с коннекторами.
Корпус распределителя ВЕ 6 574А Г12 предполагает сборку воедино на монтажной плите с соответствующей ответной частью стандарта CETOP (ISO).
Краткие характеристики изделия:
Стандарт монтажной поверхности (плиты): CETOP 3
Диаметр условного прохода каналов, Ду: 6 мм
Напряжение катушек, 12 В*
Номер гидравлической схемы по ГОСТ РФ: 574
Максимальное рабочее давление
в линиях Р, А, В: 315 бар
в сливной линии Т: 160 бар
Максимальная пропускная способность: 60 л/мин
Диапазон рабочих температур: от -30 до +80 °С
* При необходимости другого напряжения соленоида: обратитесь к соответствующей позиции в данном каталоге или спрашивайте наличие у менеджеров (возможные версии 12, 24, 110 или 220 В). На нашем складе запчастей в ассортименте представлены катушки различного напряжения, которые совместимы с данным гидрораспределителем и, по желанию заказчика, могут быть укомплектованы в готовое изделие.
Применение модульных распределителей
Эти гидравлические распределители модульного монтажа нашли широкое применение в устройстве гидросистемы при производстве станков и другого промышленного оборудования.
Подобные распределители считаются наиболее частыми компонентами при модульной сборке гидроаппаратуры на монтажной плите, в частности при производстве гидравлических насосных станций.
Еще одно важное назначение этих модульных распределителей заключается в комплектации мобильных гидравлических систем спецтехники, например на строительных, лесных, коммунальных, дорожных спецмашинах.
Схема распределителя соответствует ГОСТу РФ, имеет взаимозаменяемость и полную совместимость по посадке и техническим данным с изделиями соответствующей маркировки от Agro-Hytos, Rexroth, Atos, Nordhydraulic и других мировых производителей гидравлики.
| Основные показатели | |
| Ду (условный проход) | 6 мм |
| Стандарт монтажа | CETOP 3 |
| Давление в линиях Р, А, В; до | 315 бар |
| Давление в сливной линии, Т; до | 160 бар |
| Напряжение катушек | 12 В |
| Пропускная способность | 60 л/мин |
| Номер гидросхемы по ГОСТ | 574 |
| Рабочая температура | -30 ... +80 °С |
