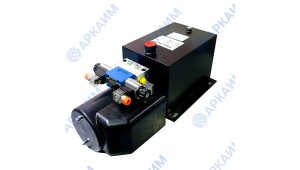

Мини гидростанция TDDL-00-2002-DC24V-0220-0003 12л, 24В 180 бар

0 р.

Мини гидростанция TDDL-00-2002-DC24V-0220-0003 – готовая силовая установка для организации работы оборудования, работающего на гидроприводе.

Данная гидростанция специально спроектирована для подъема и опускания кузова - работы в составе с малотоннажной самосвальной установкой, но подойдет и для других подобных задач. Может быть установлена на а/м ГАЗель, Валдай, УАЗ в рамках переоборудования в самосвал с максимальным углом наклона в 50%. Принцип работы заключается в возможности регулировать положение подъемника ножничного типа с кузовом, который опускается под собственным весом.

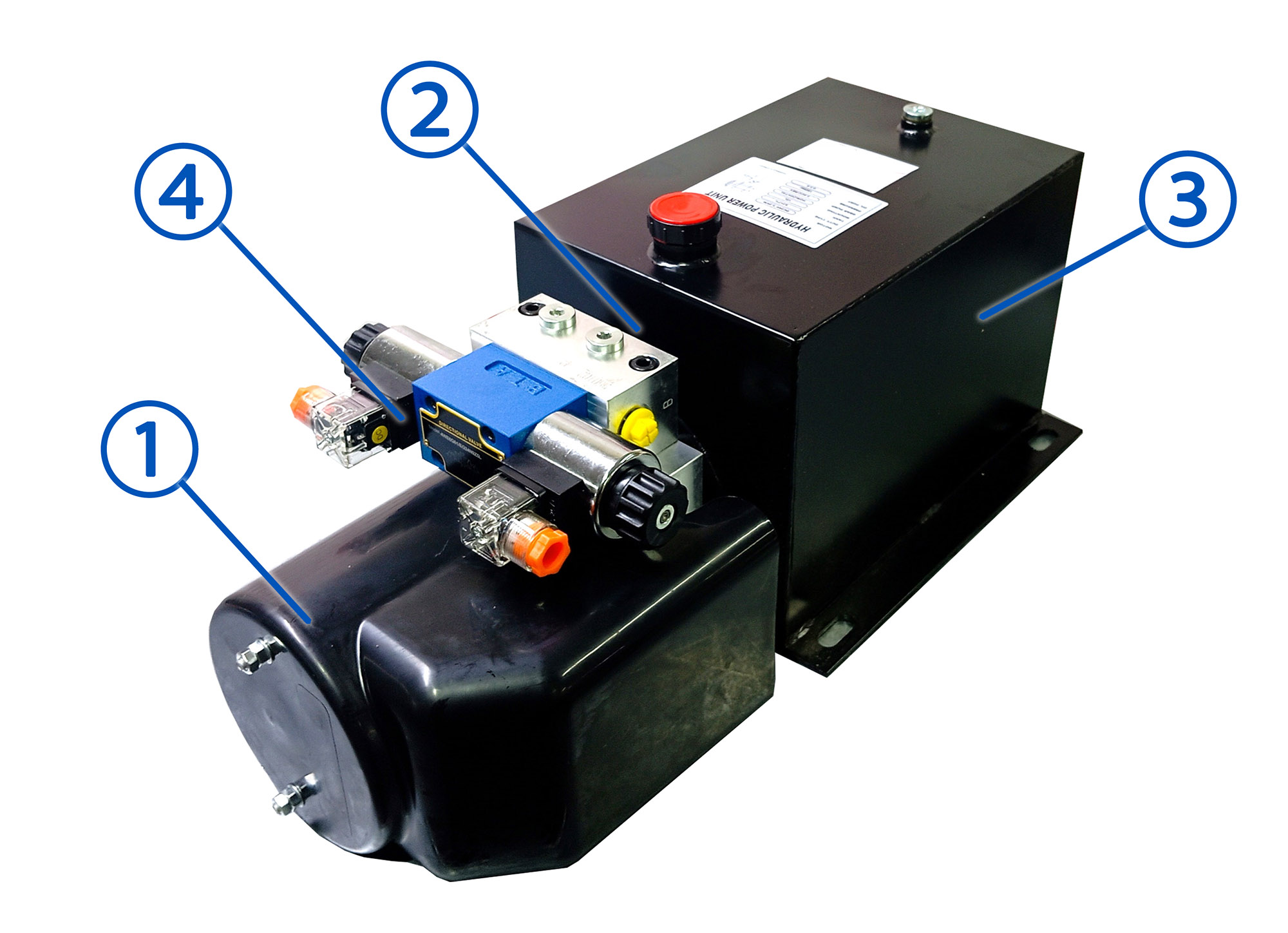

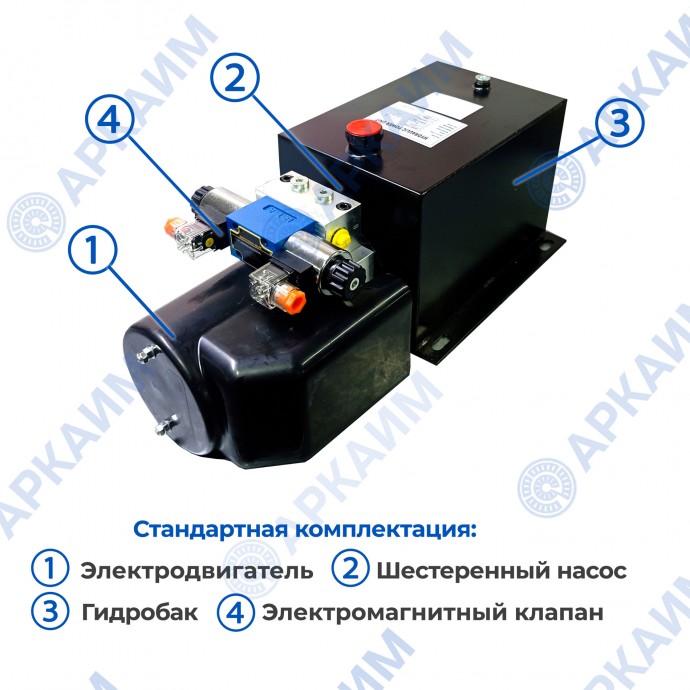

Состав гидростанции TDDL-00-2002-DC24V-0220-0003

① Двигатель постоянного тока: 24 В постоянного тока, 2,2 кВт, 2500 об/мин.

② Шестеренчатый насос: 2,7 см3/об

③ Бак: 12-литровый стальной квадратный горизонтальный

④ Электромагнитный распределитель: ВЕ6 64 24 В G3/8

На гидростанцию установлен электродвигатель питанием 24 В, имеющий мощность в 2,2 кВт. Комплектуется стальным сварным баком на 12 л. с заливной горловиной. Производительный гидронасос, смонтированный в гидробак, обеспечивает производительность до 11 л/мин при давлении 180 бар. В комплекте пульт с двумя кнопками (кабель 1.8 м), который управляет электромагнитным распределителем ВЕ6 64 24 В, подающим давление в систему через отверстия G3/8".

Компактная гидростанция TDDL-00-2002-DC24V-0220-0003 является аналогом других подобных силовых установок, например:

Маслостанция TDDL-00-1003-DC2-0220-00002

Гидростанция подъема кузова малотоннажных самосвалов 24В

Основные показатели
Объем бака, л	12
Мощность двигателя, кВт	2,2
Рабочее давление, бар	180
Расход максимальный, л/мин	11
Питание двигателя, В	24
Частота вращения, об/мин	2800
Рабочий объем насоса, см3	2,7
