Гидравлический привод вентилятора: когда это решение эффективнее электрического?
В современной промышленной гидравлике существует множество способов отвести тепло от рабочей жидкости. Самые распространенные - это маслоохладители с электрическими вентиляторами (220/380В для станков или 12/24В для мобильной техники). Но есть особый класс задач, где электродвигатель оказывается бесполезен или даже опасен. В таких случаях на сцену выходит гидравлический привод вентилятора.
Что такое гидравлический привод вентилятора?

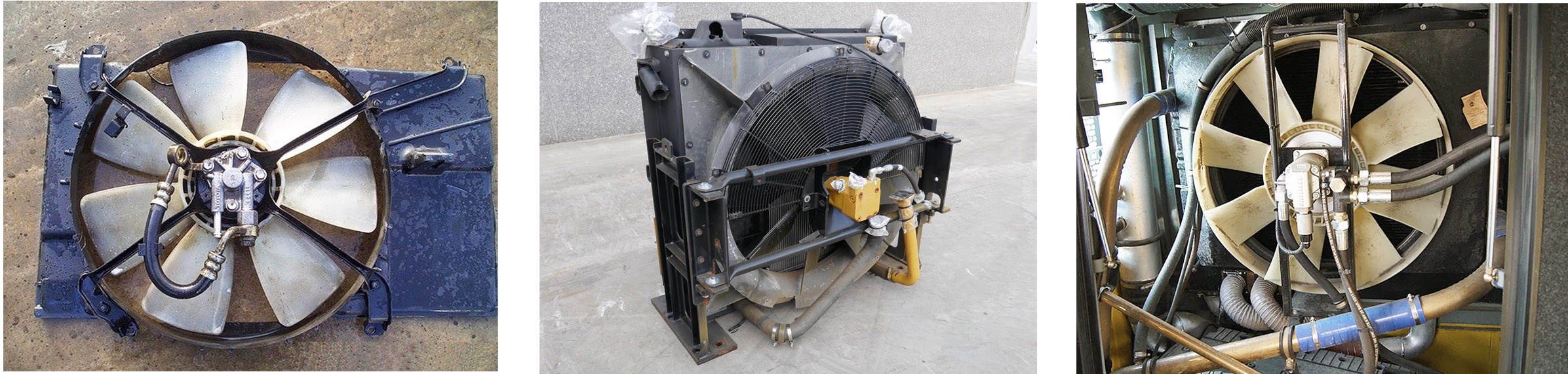

Гидравлический привод вентилятора - это система, в которой крыльчатка (вентилятор) вращается не от электродвигателя, а от гидромотора. Гидромотор, в свою очередь, питается от той же гидравлической системы, которую и нужно охлаждать.
Проще говоря, часть потока масла, идущего от насоса, ответвляется на гидромотор, который крутит вентилятор, обдувающий радиатор. Получается замкнутый круг в хорошем смысле слова: чем активнее работает гидравлика, тем сильнее она греется, но тем быстрее вращается и вентилятор, отводя тепло.
Где и почему это решение наиболее востребовано?
Электрический вентилятор кажется проще и понятнее. Но существует целый ряд ситуаций, где гидропривод не просто удобен, а является единственно возможным или наиболее эффективным конструкторским решением.
1. Взрывоопасные и пожароопасные производства
Это, пожалуй, самая частая причина выбора гидропривода. На химических, нефтегазовых, угольных предприятиях или в лакокрасочных цехах использование электричества может быть запрещено или строго ограничено. Любая искра от электродвигателя или проводки — потенциальная катастрофа.
Решение: Гидравлический мотор не создает искр. Он полностью механический и питается от масла. В паре с антистатической крыльчаткой (например, из токопроводящего материала PAGAS) такая система абсолютно безопасна во взрывоопасных зонах.
2. Мобильная техника с ограниченным электрогенератором
Тяжелая техника (буровые установки, комбайны, большие экскаваторы) часто имеет мощную гидравлику, но слабую или перегруженную электрическую сеть. Установка мощного электровентилятора на 380В требует генератора, который не предусмотрен конструкцией. Ставить отдельный генератор — дорого и сложно.
Решение: Гидромотор включается прямо в гидравлическую линию. Мощность вентилятора растет пропорционально мощности машины.
3. Автономность и упрощение конструкции
Использование гидропривода позволяет отказаться от целого слоя оборудования: электропроводка, автоматы защиты, реле, преобразователи частоты. Система становится проще и надежнее.
Решение: Вся энергия для охлаждения берется из того же источника, что и для работы - из гидравлики. Это особенно ценно в полевых условиях, где ремонт электрики затруднен.
Наше решение: маслоохладители серии МО*ГП

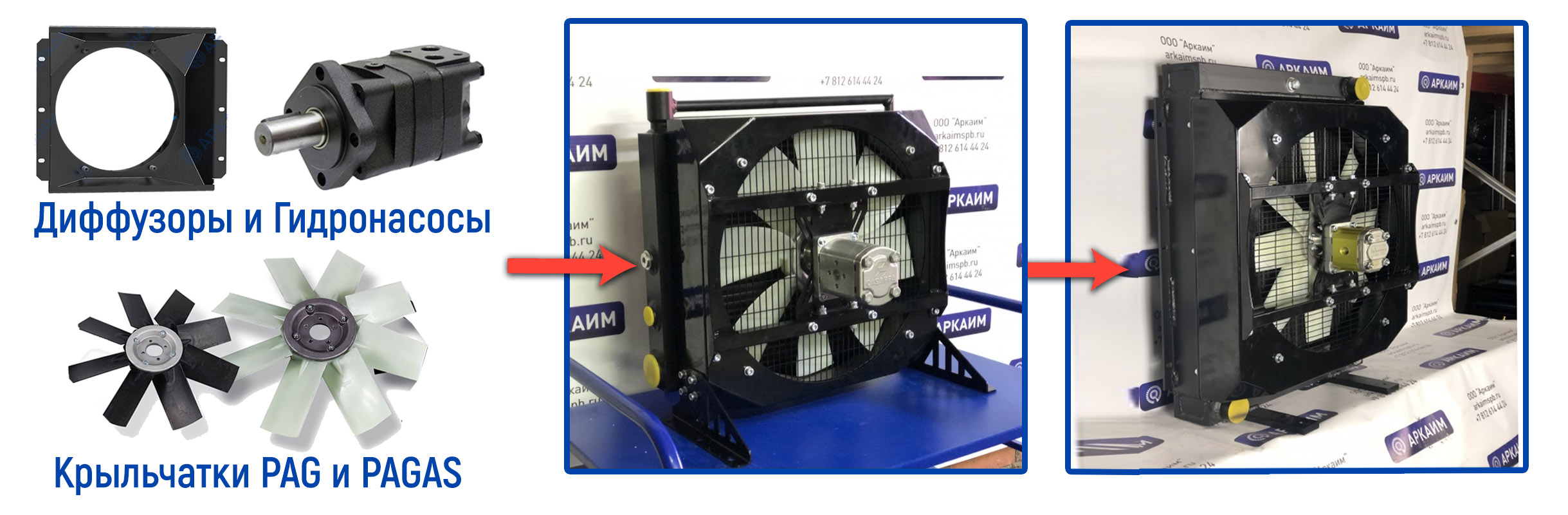

Понимая все преимущества гидропривода, наша компания активно применяет этот тип привода при производстве готовых изделий. У нас вы можете заказать маслоохладители серии МО*ГП, которые оснащаются соответствующими гидромоторами. Это полностью готовые к работе блоки, состоящие из алюминиевого радиатора (сердцевины), гидромотора с установленной на его валу крыльчаткой и защитного кожуха (диффузора).
Комплектующие для сборки системы обдува с приводом крыльчатки от гидромотора
Для того чтобы обеспечить гибкость в подборе решений под любые задачи, мы располагаем широким ассортиментом компонентов собственного производства и поставки:
Крыльчатки (вентилятора):
Диаметр от 300 до 600 мм.
Материал: стандартный пластик (PAG) или антистатический токопроводящий пластик (PAGAS) для взрывоопасных зон.
Гидромоторы:
Рабочий объем от 0,55 до 45 см³. Это позволяет подобрать оптимальные обороты и крутящий момент под любую производительность насоса и необходимую интенсивность охлаждения.
Диффузоры (кожухи вентилятора):
Изготавливаются для правильной организации воздушного потока и защиты персонала.
В маслоохладителе с гидроприводом поток масла проходит не только через охлаждающие соты радиатора, но и через гидромотор, приводя его в действие. Часто для управления скоростью вращения применяются регулируемые дроссели или пропорциональные клапаны. Это позволяет тонко настраивать температуру, даже если поток масла в основной системе меняется.
Наша компания готова предложить вам готовые маслоохладители серии МО*ГП, а также отдельные компоненты (крыльчатки PAG/PAGAS, гидромоторы, диффузоры, радиаторы) для самостоятельной сборки или модернизации существующих систем. Обращайтесь к нам за подбором оптимального решения для вашего промышленного производства!
