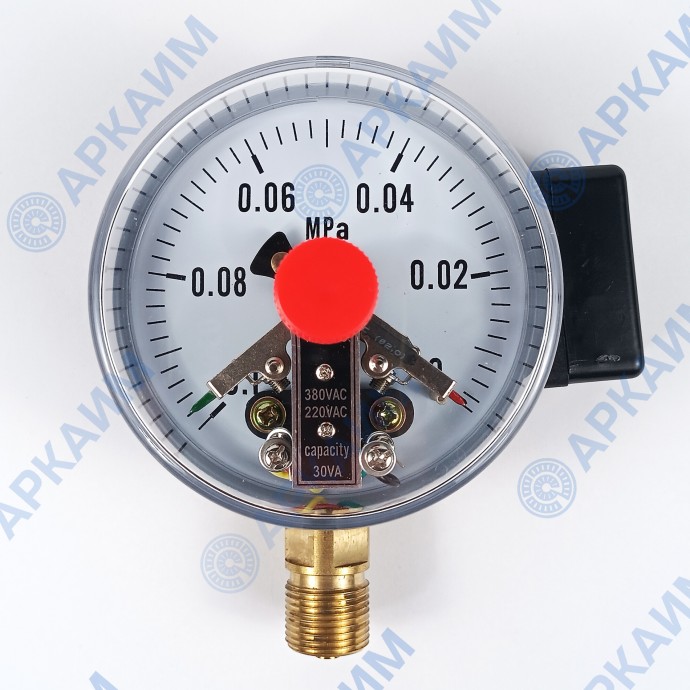

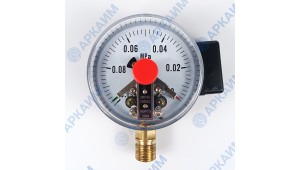

Вакуумметр электроконтактный PG-EC-02, от -0,1 до 0 МПа, ⌀ 100мм, М20*1,5 с реле

2260 р.

Вакуумметр электроконтактный PG-EC-02 – электромеханический прибор, предназначенный для измерения давления ниже атмосферных значений в диапазоне от -0,1 до 0 МПа. Благодаря релейному выходу, служит для контроля заданного отрицательного давления в системе, регулируя работу вакуумных насосов.

Контакты релейного модуля имеют исполнение V, соответствуют ГОСТ 2405-88: наличие двух контактов, из которых первый — размыкающий, второй — замыкающий. Электроконтакты прямого действия с подмагничиванием и подпружиниванием площадок для существенного продления ресурса, предотвращения прогорания поверхности. Нагрузка на контакты 220, 380В 1А, 30 VA, а клеммная коробка со степенью защиты IP40.

Состояние контактов в зависимости от положения стрелки Вакуумметра:

• До первой (минимальной) уставки первый контакт замкнут, второй разомкнут.

• Между уставками оба контакта разомкнуты.

• После второй (максимальной) уставки первый контакт разомкнут, второй замкнут).

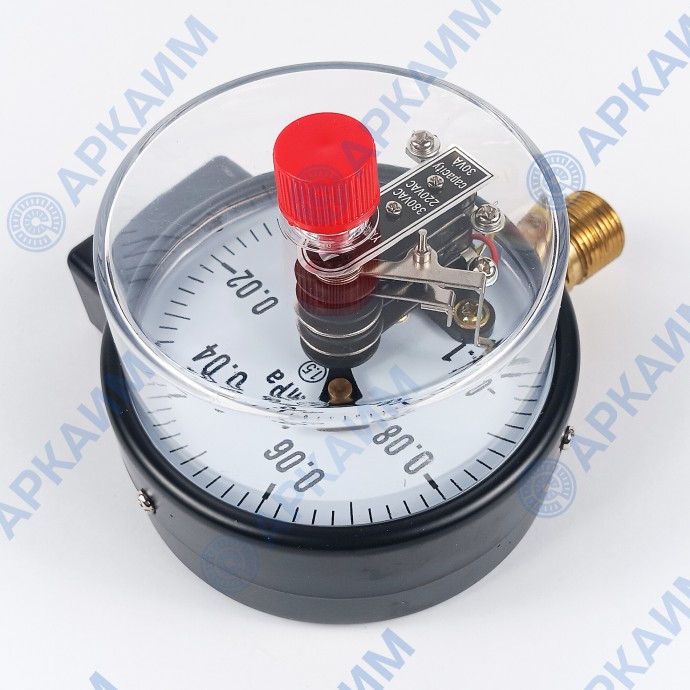

Основа корпуса вакуумметра PG-EC-02 стальная, штуцер из латуни, а защитный кожух из ударопрочного прозрачного пластика. Резьба подключение к системе М20х1.5, типоразмер по диаметру циферблата 100 м. В системе средств измерения позиционируется как индикатор давления с электрическим контактами и не подлежит поверке.

Класс точности вакуумметра [1,5] и рабочий температурный диапазон [-20 °С до + 60 °С] позволяет применять его для комплектации широкой номенклатуры оборудования, где необходимо обеспечивать устойчивые технические условия в вакуумной камере. Это могут быть направления в машиностроении, металлургии, нефтехимии, производстве микросхем и электротехники, пищевой и фармацевтической промышленности, научных исследованиях.

Основные показатели
Диапазон измерения	от -0,1 до 0 МПа
Номинальный диаметр	100 мм
Присоединение	резьба М20 х 1.5
Класс точности	1,5
Ключ штуцера	22 х 22 мм
Рабочая температура	от -20 °С до +60 °С
Релейный выход	контакты типа V, нагрузка 220 / 380В, 1А, 30VA
Степень защиты	IP40
Тип манометра	радиальный
