Автономная система охлаждения МО2, до 80 л/мин
0
1280.00р.
Каталог «Маслоохладители МО2» ➜ Ссылка на скачивание
Автономная станция охлаждения МО2 - промышленный теплообменник производства «АРКАИМ», который применятся в качестве независимой автоматической системы охлаждения и перекачивания рабочей жидкости. Основная функция станции охлаждения направлена на поддержание нормальной температуры гидравлического масла, смазочной или иммерсионной жидкости под давлением до 25 бар.
Может охлаждать масло в баке, бочке или резервуаре, независимо от их работы, циклически прокачивая жидкость через теплообменник маслоохладителя. Широко используется для охлаждения многоканальных промышленных гидросистем предприятия.

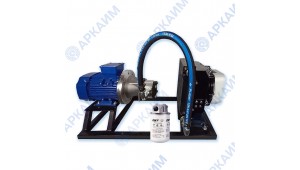

В основе станции наш серийный маслоохладитель МО2, установленный на одной станине с насосной станцией. Гидравлический шестеренный насос 2 гр. приводится в действие от электродвигателя, подключенного соосно через колокол. Насосная станция всасывает масло и подает на вход радиатора, который обдувается вентилятором с автозапуском по предельной температуре. Выход радиатора подключён к гидробаку охлаждаемой гидростанции: таким образом происходит принудительная автономная циркуляция рабочей жидкости через теплообменник.
Всасывающие и напорные фильтры могут быть подобраны в процессе заказа, относительно типа гидравлического масла у вас на производстве.
Базовая комплектация автономной станции МО2:
① Маслоохладитель воздушный МО2, 380В тип А-всасывание, до 80 л/мин, G1
② Электродвигатель АИР 220/380В от 0,55 до 2,2 кВт IP54.
③ Насос шестеренчатый.
④ Фильтр всасывающий перед насосом 25 мкм (базовая опция)
⑤ Термостат 50-45С
⑥ Станина, муфты, колокол, РВД между насосом и охладителем
⑦ Обратный клапан 1''
⑧ Паспорт, инструкция
Допустимые технические параметры охлаждаемой жидкости
Минимальная рабочая кинематическая вязкость жидкости: 10 сСт.
Максимальная рабочая кинематическая вязкость жидкости: 100 сСт.
Максимально допустимая вязкость при запуске оборудования: 1500 сСт.
Максимальная рабочая температура жидкости: 80°С.
Размеры основных модификаций станции МО1 / комбинации фильтров
Правила монтажа и ввода в эксплуатацию
/ Установите насос так, чтобы его всасывающий патрубок был ниже уровня указанного в таблице ниже.
/ Убедитесь, что минимальное давление на всасывающей линии не ниже -0,3 бар.
/ Заполните насос маслом, провернув его вручную.
/ Проверьте, соответствие вращения вала насоса и вала двигателя, дав короткий пуск.
/ Стравите воздух из контура.
Заказать модификацию станции охлаждения под ваши технические требования
Воспользуйтесь удобным конфигуратором, чтобы оформить заказ на станцию охлаждения, полностью соответствующую вашей технической задаче. Для получения расчета на нестандартные версии автономных станций охлаждения - взрывозащищенной серии, для охлаждения не гидравлической жидкости, высокотемпературных версий, установки независимой вентиляции под преобразователь частоты, конкретных климатических исполнений - сообщайте в вашей заявке, все эти дополнительные требования выполнимы.
Пример выбора станции охлаждения
АСО.МО2-45.30.82.00.60.00
Станция охлаждения в составе с маслоохладителем МО2-45 в нестандартном исполнении (ширина радиатора 45 мм), электродвигатель 1,1 кВт в составе с гидронасосом до 30 л/мин, без бака с всасывающим фильтром 60 мкм без напорного фильтра.
Каталог «Маслоохладители МО2» ➜ Ссылка на скачивание
| Основные показатели | |
| Мощность двигателя, кВт | 0,55-2,2 |
| Расход, л/мин | до 80 |
| Рабочее давление, бар | до 15 |
| Термореле (t срабатывания), °С | 60 |
| Тонкость фильтрации, мкм | 10-125 |
| Производитель | Аркаим |
