Зажим для трубок и шлангов одинарный ⌀ 22 мм (7/8'') / пластиковая колодка / приварная пластина, без верхней прижимной пластины
0
1.05р.
«Зажим 22 мм (7/8'') одинарный без верхней прижимной пластины» серии G2 с пластиковыми вставками является элементом трубного крепежа, предназначенным для жесткого монтажа труб, шлангов, рукавов на заданной рабочей поверхности. Используется для прокладки труб и шлангов в гидравлических и пневматических системах стационарного и мобильного исполнения. Смонтированная при помощи подобных зажимов-хомутов система, обладает устойчивостью к вибрациям, создаваемым потоком воздуха или жидкости.

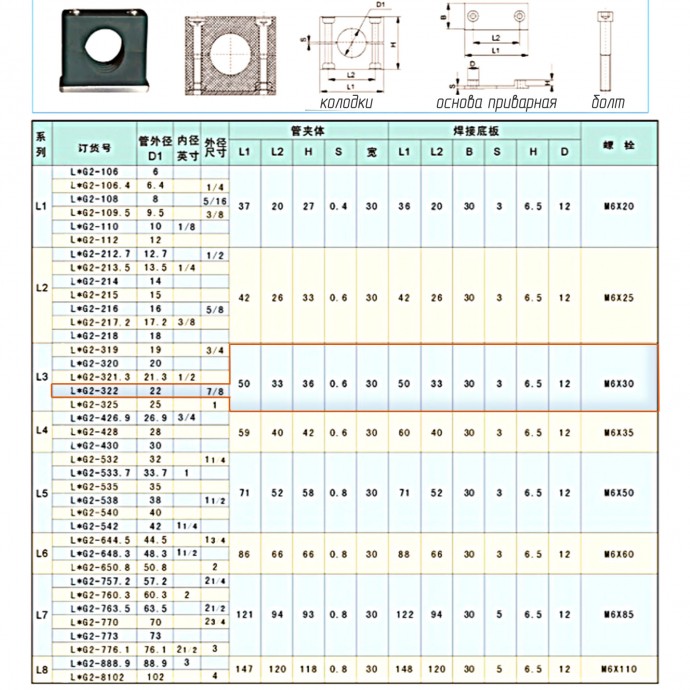

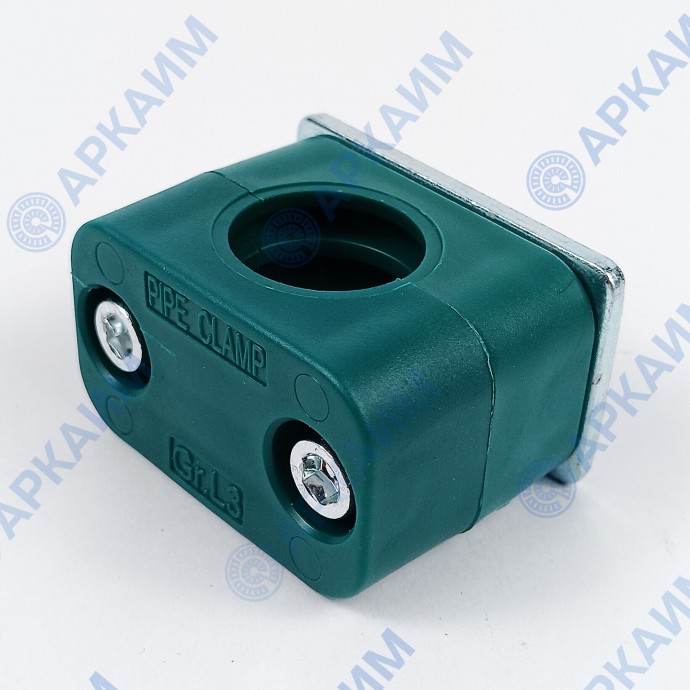

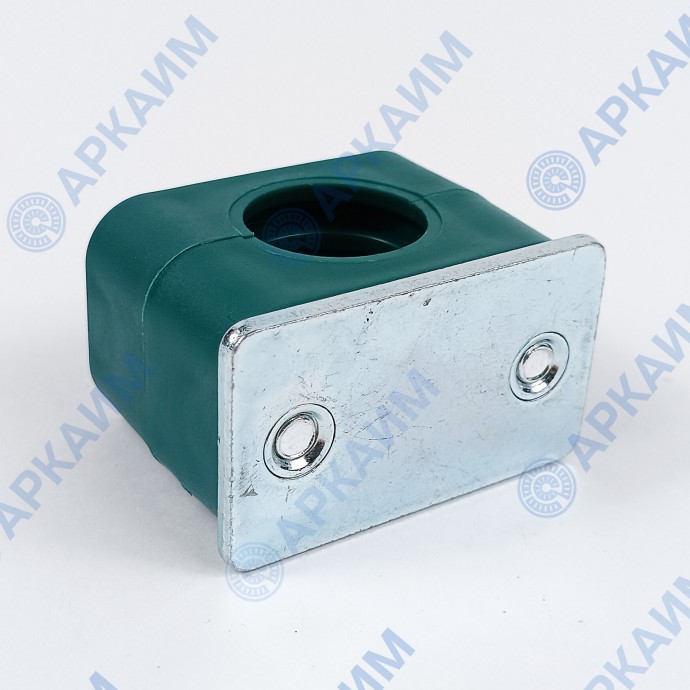

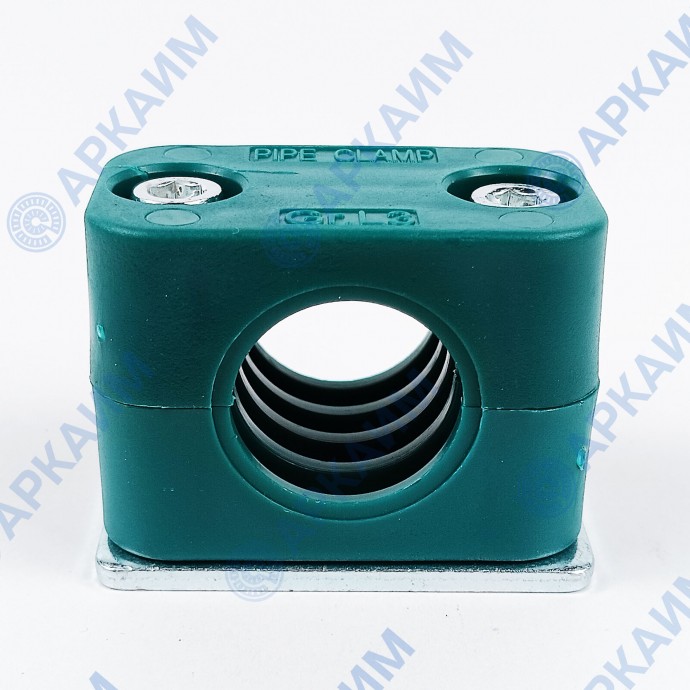

В основе зажима две полипропиленовые колодки, притягиваемые винтами М6 к нижней металлической пластине, которая приваривается к рабочей поверхности. В сборе зажим образует отверстие под трубу с наружным диаметром 22 мм (7/8''). При планировании необходимого количества зажимов на всю гидролинию, стоит учитывать рекомендуемой шаг между точками крепежа в 1,2 м и обязательную установку колодок до и после угловых соединений трубопровода.
Применение трубного «Зажима 22 мм 7/8'' одинарного без верхней прижимной пластины»
У "Зажима 22 мм (7/8'') одинарного» конструкция не предполагает верхней прижимной пластины, однако он отлично справляется со своими задачами в условиях умеренных гидродинамических нагрузок и подойдет для крепления резиновых шлангов, рвд, металлических трубок и других бесшовных рукавов. Например,
/ В передвижной наземной, водной, воздушной спецтехнике и транспортных средствах применяется для монтажа трубных элементов топливной, тормозной, гидравлической систем.
/ В стационарных системах служит для сборки гидросистем станков на промышленных предприятиях, прокладки трубопроводной арматуры на стендах и научном оборудовании. Данные зажимы широко используются для сборки рукавов перед входом в шкаф КИП или приборную панель, формируя правильную гребенку из колодок различного диаметра и типа.
Изготавливается по стандарту DIN 3015 и является аналогом европейских трубных хомутов от производителей DICSA (Испания), з/н A40AZ22 и Rastelli Raccordi (Италия), з/н RAPR 1-322 / RAP1-322.
| Основные показатели | |
| Диаметр отверстия (-ий) | 22 мм |
| Конструкция зажима | одинарный |
| Материал | полипропилен, зеленый |
| Монтаж к поверхности | приварная пластина |
