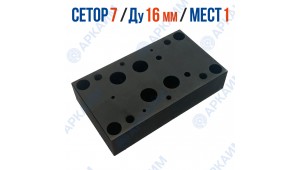

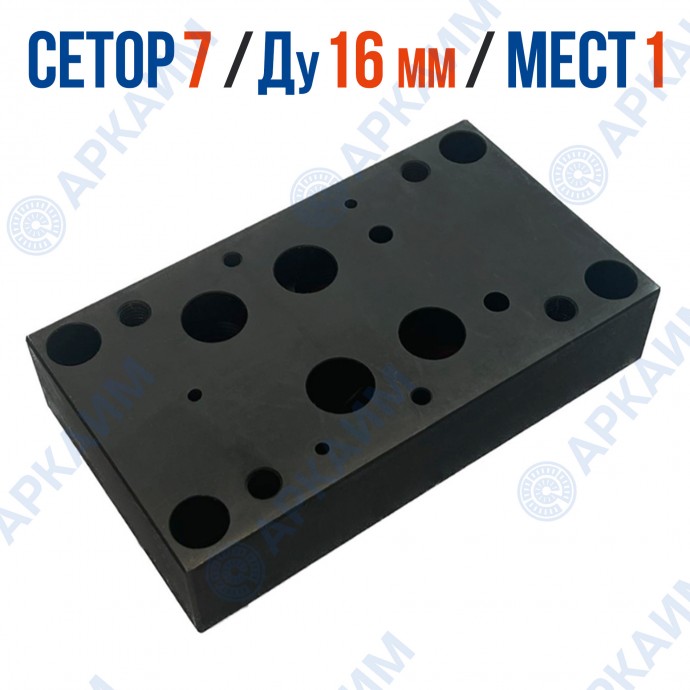

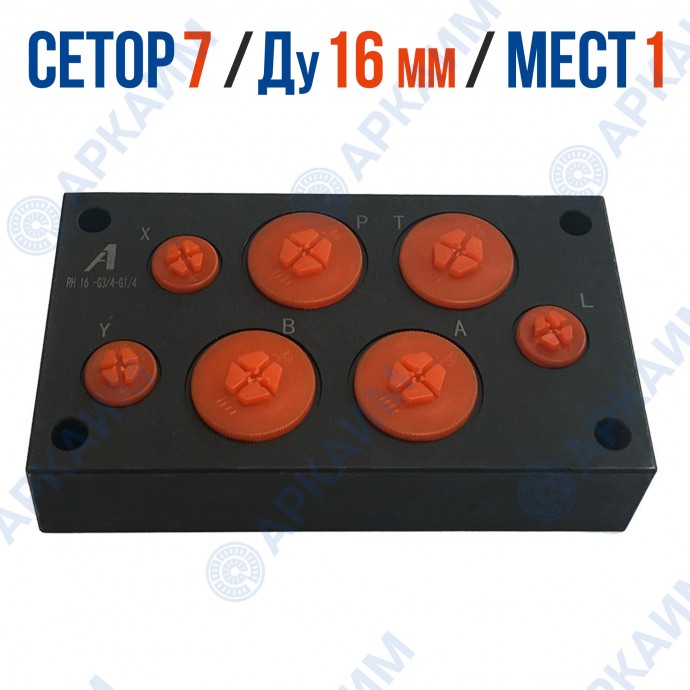

Плита G172/01 – G3/4 (сталь) ВЕХ16 на 1 модуль СЕТОР 7 / Ду 16 мм
0
0.00р.
Плита G172/01 – G3/4 (сталь) ВЕХ16 на 1 модуль СЕТОР 7 / Ду 16 мм - это основа для сборки воедино модульной гидравлической аппаратуры, состоящей из гидрораспределителей ВЕХ16, клапанов и других модулей соответствующего стандарта. Моноблочная конструкция обеспечивает простоту создания гидросистем без использования рукавов, труб и фитингов, снижая, таким образом, габаритные размеры до минимума и повышая надежность готового устройства.
Краткие характеристики гидроплиты:
Стандарт монтажной поверхности (плиты): СЕТОР 7
Диаметр условного прохода каналов: 16 мм
Количество мест под установку модулей: 1
Порты P и T: G 3/8
A и B: G 3/8
Рабочее давление: 50-380 бар
Максимальная пропускная способность: 300 л/мин
Диапазон рабочих температур: от -30 до +80 °С
Возможности применения монтажной плиты:
Модульные плиты встраивают в гидросистему насосных станций и другого оборудования, при этом на нее можно установить распределители с ручным и электрическим управлением, клапаны давления и управления расходом, гидрозамки, шаровые краны, диверторы, манометры и другие изделия модульного монтажа
| Основные показатели | |
| Ду (условный проход) | 16 мм |
| Стандарт монтажа | СЕТОР 7 |
| Пропускная способность | 300 л/мин |
| Давление максимальное | 380 бар |
| Порты Р и Т | G 3/8 |
| Порты А и В | G 3/8 |
| Рабочая температура | -30 ... +80 °С |
