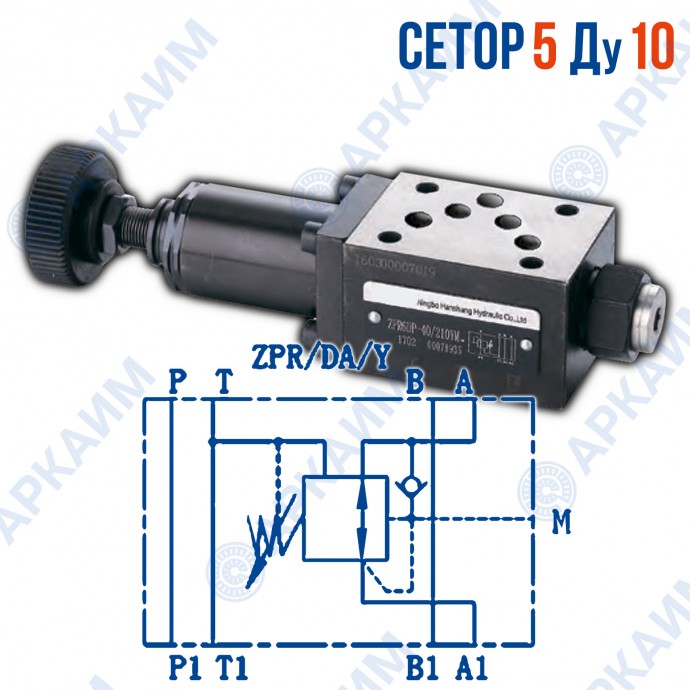

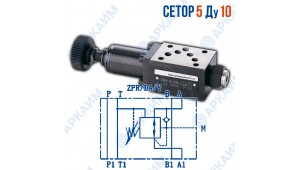

Редукционный клапан ZPR10DAY модульный CETOP 5 / Ду 10 мм
0
0.00р.
Редукционный клапан ZPR10DAY CETOP 5 / Ду 10 мм это гидравлический компонент сборки модульного монтажа, который служит для поддержания постоянного пониженного давления в линии после этого клапана. Редуцирование (снижение) входного (первичного) давления или поддержание выходного (вторичного) давления достигается настройкой клапана, которая ниже, чем возможные изменения давления в главной системе циркуляции. Является полным аналогом клапана отечественного производства КРМ 10/3 модульного исполнения, по техническим характеристикам и размерам.
Редукционный клапан ZPR10/DA/Y редуцирует давление рабочей жидкости в линии А для потребителя, т.е. поддерживает пониженное давление в линии А. Дополнительно в него встроен обратный клапан, на случай предотвращения некорректной работы и поломки гидрооборудования, из-за возможного подпора жидкости из редуцируемой линии обратно в систему, т.е. в случае, если в этой линии создастся чрезмерное давление из-за внешней нагрузки на исполнительный механизм (цилиндр или мотор).
Краткие характеристики изделия:
Стандарт монтажной поверхности (плиты): CETOP 5
Диаметр условного прохода каналов: 10 мм
Максимальное рабочее давление: 31, 5 МПа
Максимальное давление в линии редуцирования: 21 МПа
Максимальное давление в сливной линии: 6 МПа
Максимальная пропускная способность: 60 л/мин
Диапазон рабочих температур: от -30 до +80 °С
Принцип работы редукционного клапана ZPR10DAY на примере:
Пример применения этого клапана в системах, где два независимых потребителя (например гидромоторы) питаются рабочей жидкостью от одного гидронасоса, но у этих моторов разные потребляемые крутящие моменты, соответственно и нагрузка валы этих на моторы разная и разное давление для поддержания их нормальной работы. Для того, чтобы жидкость не уходила на мотор с наименьшей нагрузкой (так как рабочая жидкость пройдет по пути наименьшего сопротивления), перед гидромотором с наименьшей потребляемой мощностью и устанавливается этот клапан, который поддерживает после себя в линии настроечное давление, которое получается ниже, чем в основной линии, к которой подключен гидромотор под нагрузкой.
| Основные показатели | |
| Ду (условный проход) | 10 мм |
| Стандарт монтажа | CETOP 5 |
| Пропускная способность | 60 л/мин |
| Давление в линии редуцирования, до | 21 МПа |
| Давление максимальное | 31,5 МПа |
| Давление в сливной линии T, до | 6 МПа |
| Рабочая температура | -20 ... +70 °С |
