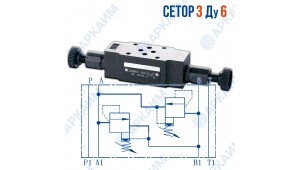

Предохранительный клапан модульный Z2PB6VD СЕТОР 3 / Ду 6 мм
0
0 р.
Предохранительный клапан Z2PB6VD СЕТОР 3 / Ду 6 мм - гидравлический компонент модульного монтажа, применяемый для предохранения гидролинии от превышения давления. Настройка клапана происходит в диапазоне регулировки давлений от 0 бар до 315 бар в двух линиях путем вращения маховиков, расположенных по обе стороны корпуса. Монтаж модуля производится на плиту стандарта СЕТОР 3 с каналами Ду 6 мм.

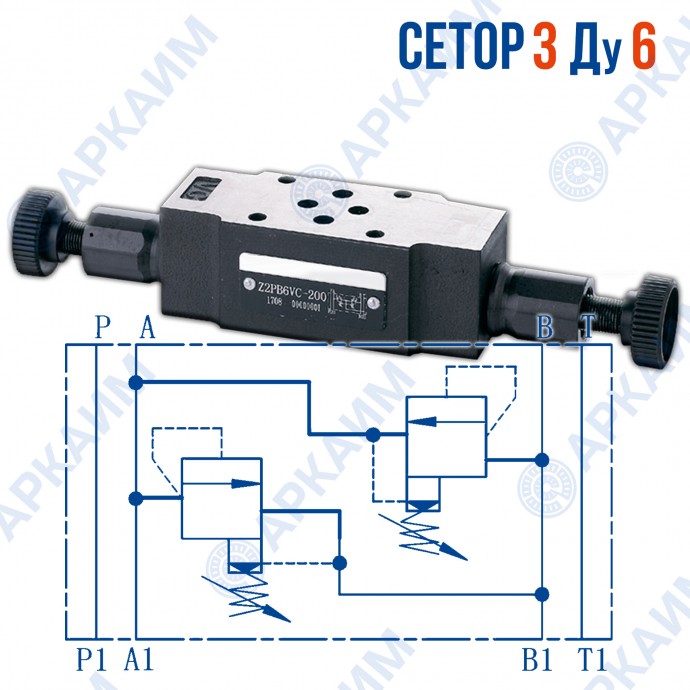

Схема модульного клапана Z2PB6VD означает, что в устройстве клапана присутствует два настроечных маховика, которые защищают линию А и линию В (на каждую из линий, соответственно свой регулируемый маховик), а излишки той рабочей жидкости, что уводит клапан от защищаемой линии, попадают в противоположную линию - из линии А в линию В и наоборот.
Краткие характеристики изделия:
Стандарт монтажной поверхности (плиты): СЕТОР 3
Диаметр условного прохода каналов: 6 мм
Диапазон регулировки порога срабатывания: 0-315 бар
Максимальное рабочее давление: 31, 5 МПа
Максимальная пропускная способность: 60 л/мин
Диапазон рабочих температур: от -20 до +80 °С
| Основные показатели | |
| Ду (условный проход) | 6 мм |
| Стандарт монтажа | СЕТОР 3 |
| Пропускная способность | 60 л/мин |
| Давление максимальное | 31,5 МПа |
| Настройка порога срабатывания | 0 ... 315 бар |
| Рабочая температура | -20 ... +80 °С |
